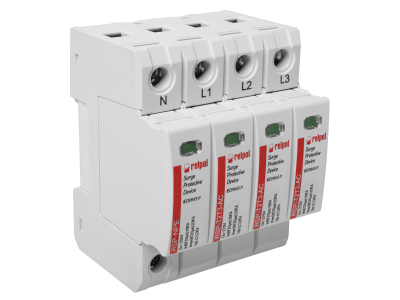

Ograniczniki do instalacji elektrycznych RSP-T2T3-AC/3+NPE | 2617142 Relpol

Alternatywny kod produktu: RSP-T2T3-AC/3+NPE

Opis i Kluczowe Cechy

Ograniczniki przepięć RSP-T2T3-AC/3+NPE to kompaktowe urządzenia ochronne klasy T2/T3 przeznaczone do zabezpieczania instalacji elektrycznych prądu przemiennego. Zapewniają ochronę przed przepięciami łączeniowymi i atmosferycznymi, minimalizując ryzyko uszkodzeń odbiorników i urządzeń wrażliwych. Wyposażone w trzy pola fazowe oraz neutralny NPE, charakteryzują się szybkim czasem reakcji i wysoką zdolnością wyładowczą.

• Klasa T2/T3: Ochrona wielostopniowa – redukcja przepięć zarówno pośrednich, jak i bezpośrednich, zapewniająca kompleksową ochronę instalacji.
• Prąd znamionowy In 10 kA (8/20µs): Wysoka zdolność wyładowcza minimalizuje ryzyko uszkodzenia ogranicznika podczas normalnej eksploatacji.
• Prąd maksymalny Imax 20 kA: Odporność na pojedyncze, intensywne udary przepięciowe, co zwiększa niezawodność systemu ochrony.
• Napięcie trwałej pracy Uc 275-385V: Szeroki zakres napięciowy dostosowany do standardowych instalacji 230/400V AC.
• Poziom ochrony Up ≤1,5 kV: Skuteczna redukcja przepięć do bezpiecznego poziomu dla chronionych urządzeń.
• Czas reakcji ≤25 ns: Szybkie odprowadzenie energii przepięciowej, minimalizujące ryzyko uszkodzeń układów elektronicznych.

Zgodność z Normami

Ograniczniki RSP-T2T3-AC/3+NPE spełniają wymagania normy PN-EN 61643-11 dla ochronników przepięć klasy T2/T3. Produkt posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z normami europejskimi.

Zastosowanie

Ograniczniki RSP-T2T3-AC/3+NPE znajdują zastosowanie w instalacjach elektrycznych niskiego napięcia, gdzie wymagana jest wysokosprawna ochrona przeciwprzepięciowa.

• Ochrona rozdzielnic elektrycznych w budynkach mieszkalnych, biurowych i przemysłowych.
• Zabezpieczanie układów sterowania i automatyki budynkowej (np. systemy HVAC, oświetlenie LED).
• Ochrona czułych urządzeń elektronicznych (komputery, serwery, centrale telefoniczne) przed skutkami wyładowań atmosferycznych i przepięć łączeniowych.
• Stosowanie w instalacjach solarnych i fotowoltaicznych w celu ochrony inwerterów i innych komponentów.

Wskazówki Montażowe

Montaż ograniczników powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obwodzie chronionym. Urządzenia należy montować możliwie jak najbliżej chronionego odbiornika, zgodnie z kierunkiem przepływu energii. Połączenia powinny być wykonane przewodami o odpowiednim przekroju, z zachowaniem minimalnej długości kabli (zalecane ≤50 cm) w celu ograniczenia indukcyjności pętli. Po montażu przeprowadzić testy funkcjonalne i pomiar rezystancji izolacji.

FAQ

• Czy ograniczniki RSP-T2T3-AC/3+NPE wymagają dodatkowego uziemienia? Tak – urządzenia wyposażone są w zacisk uziemiający NPE, który należy podłączyć do uziomu instalacji zgodnie z obowiązującymi przepisami.
• Jaki jest maksymalny prąd zwarciowy, na który można je stosować? Dane produktu nie zawierają informacji o maksymalnym prądzie zwarciowym. Przed zastosowaniem należy skonsultować się z dokumentacją techniczną lub producentem.
• Czy ograniczniki można stosować w instalacjach trójfazowych 400V? Tak – zakres napięcia trwałej pracy Uc 275-385V obejmuje standardowe instalacje 400V AC, przy czym zaleca się montaż jednego ogranicznika na fazę plus neutralny NPE.
