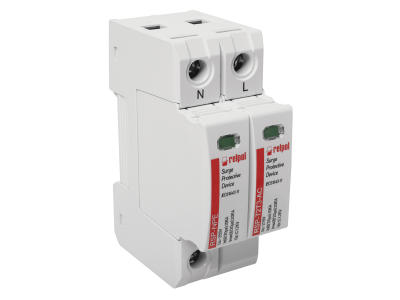

Ograniczniki do instalacji elektrycznych RSP-T2T3-AC/1+NPE | 2617141 Relpol

Alternatywny kod produktu: RSP-T2T3-AC/1+NPE

Opis i Kluczowe Cechy

Ogranicznik przepięć typu T2/T3 RSP-T2T3-AC/1+NPE to jednofazowe urządzenie zintegrowane z ochroną neutralno-ochronną (NPE) przeznaczone do stosowania w instalacjach elektrycznych AC. Skutecznie chroni przed przepięciami łączeniowymi i atmosferycznymi, minimalizując ryzyko uszkodzenia odbiorników wrażliwej elektroniki. Wysoki prąd impulsowy In = 10 kA (8/20 µs) i maksymalny prąd wyładowczy Imax = 20 kA zapewniają niezawodną ochronę nawet w trudnych warunkach.

• Poziom ochrony Up = 1,5 kV: Zapewnia odpowiednią ochronę dla większości standardowych odbiorników, w tym zasilaczy, sterowników PLC i urządzeń elektronicznych.
• Czas reakcji ≤ 25 ns: Szybkie działanie ogranicznika minimalizuje narażenie chronionych urządzeń na szkodliwe przepięcia.
• Napięcie trwałej pracy Uc = 275–385 V: Szeroki zakres napięcia roboczego pozwala na zastosowanie w różnych typach instalacji jednofazowych.
• Integrowana ochrona NPE (Neutralno-Ochronna): Skraca czas montażu i eliminuje potrzebę stosowania dodatkowych elementów ochronnych w instalacjach z uziemieniem.
• Klasa T2/T3: Zapewnia ochronę na dwóch poziomach – zarówno przed przepięciami pośrednimi (T2), jak i bezpośrednimi (T3), zwiększając skuteczność zabezpieczeń.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11:2012 (odpowiedniki międzynarodowe: IEC 61643-11, VDE 0675-6-11) dotyczącej ograniczników przepięć w instalacjach niskiego napięcia. Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z normami europejskimi.

Zastosowanie

Ogranicznik przepięć RSP-T2T3-AC/1+NPE znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagana jest ochrona przed szkodliwymi przepięciami mogącymi uszkodzić wrażliwe urządzenia elektroniczne.

• Instalacje domowe i biurowe – ochrona sprzętu RTV, komputerów, routerów i innych urządzeń wrażliwych na przepięcia.
• Szafy sterownicze i rozdzielnice przemysłowe – zabezpieczenie sterowników PLC, przemysłowych systemów automatyki i innych elementów elektronicznych.
• Instalacje fotowoltaiczne – ochrona falowników i innych komponentów systemów PV przed przepięciami atmosferycznymi.
• Obiekty użyteczności publicznej – zabezpieczenie systemów monitoringu, oświetlenia LED i innych wrażliwych instalacji.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy instalować możliwie blisko chronionych odbiorników, najlepiej na szynie DIN w rozdzielnicy. Przed montażem należy upewnić się, że napięcie w instalacji jest wyłączone. Przewody połączeniowe powinny być jak najkrótsze, aby zminimalizować impedancję i zwiększyć skuteczność ochrony. Po zainstalowaniu należy przeprowadzić pomiary ochrony przeciwporażeniowej i skuteczności ochrony odgromowej.

FAQ

• Jaka jest różnica między klasami T2 a T3? Ograniczniki klasy T2 chronią przed przepięciami pośrednimi (np. wynikającymi z łączeń w sieci), natomiast klasa T3 zapewnia ochronę przed przepięciami bezpośrednimi, takimi jak wyładowania atmosferyczne. Połączenie obu klas w jednym urządzeniu zwiększa zakres ochrony.
• Czy ogranicznik można stosować w instalacjach DC? Nie – urządzenie jest przeznaczone wyłącznie do instalacji przemiennego napięcia AC. Do ochrony instalacji DC należy stosować dedykowane ograniczniki klasy T1/T2/T3 DC.
• Jak dobrać ogranicznik do istniejącej instalacji? Kluczowe kryteria to maksymalne napięcie trwałej pracy Uc (musi być wyższe niż napięcie robocze instalacji) oraz poziom ochrony Up (powinien być niższy niż napięcie udarowe, które wytrzyma chronione urządzenie).
