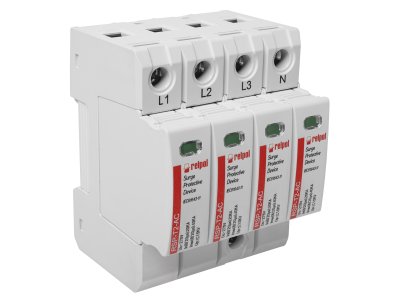

Ograniczniki do instalacji elektrycznych RSP-T2-AC/4P | 2617134 Relpol

Alternatywny kod produktu: RSP-T2-AC/4P

Opis i Kluczowe Cechy

Ograniczniki przepięć RSP-T2-AC/4P klasy II (T2) to zaawansowane urządzenia ochronne przeznaczone do zabezpieczania instalacji elektrycznych AC przed skutkami przepięć łączeniowych i atmosferycznych. Zaprojektowane w systemie 4-biegunowym, zapewniają kompleksową ochronę w instalacjach typu TN. Wysoka odporność na udary prądowe (8/20 µs) gwarantuje długotrwałą niezawodność zabezpieczeń.

• Klasa II (T2): Zapewnia ochronę przed przepięciami średniej wielkości, typowymi dla instalacji domowych i przemysłowych – redukcja ryzyka uszkodzeń urządzeń wrażliwych.
• Prąd znamionowy In: 20 kA (8/20 µs): Odporność na udary prądowe o kształcie 8/20 µs – kluczowy parametr dla skutecznej ochrony przeciwprzepięciowej.
• Maksymalny prąd wyładowczy Imax: 40 kA: Wysoka zdolność odprowadzania energii udaru, zwiększająca trwałość i niezawodność ogranicznika w warunkach ekstremalnych.
• Napięcie trwałe Uc: 275–385 V AC: Szeroki zakres napięć roboczych pozwala na zastosowanie w różnych systemach zasilania jedno- i trójfazowych.
• System 4-biegunowy: Pełna ochrona wszystkich przewodów fazowych i neutralnego w instalacjach TN, eliminująca asymetrię napięć.

Zgodność z Normami

Ograniczniki RSP-T2-AC/4P spełniają wymagania normy PN-EN 61643-11:2012-02 dla ograniczników przepięć klasy II oraz są zgodne z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa wyrobów elektrycznych. Posiadają oznaczenie CE.

Zastosowanie

Ograniczniki przepięć RSP-T2-AC/4P znajdują zastosowanie w instalacjach elektrycznych wymagających wysokiego poziomu ochrony przeciwprzepięciowej, zarówno w budynkach mieszkalnych, jak i obiektach przemysłowych.

• Ochrona instalacji elektrycznych w budynkach mieszkalnych i biurowych przed przepięciami pochodzącymi z sieci elektroenergetycznej.
• Zabezpieczenie wrażliwych urządzeń elektronicznych (np. komputery, systemy alarmowe, telewizory) przed uszkodzeniami spowodowanymi przepięciami.
• Ochrona układów sterowania i automatyki przemysłowej przed skutkami zwarć i wyładowań atmosferycznych.
• Zastosowanie w rozdzielnicach elektrycznych jako element systemu ochrony przeciwprzepięciowej klasy II.

Wskazówki Montażowe

Montaż ograniczników powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Urządzenia należy montować możliwie blisko punktu wejścia instalacji do budynku, w celu maksymalizacji skuteczności ochrony. Połączenia powinny być wykonane przewodami o odpowiednim przekroju (zalecane min. 6 mm² dla prądów znamionowych do 20 kA), z zachowaniem minimalnej długości przewodów połączeniowych. Przed montażem należy upewnić się, że system sieciowy (TN, TT, IT) jest zgodny z parametrami ogranicznika. Po zamontowaniu należy przeprowadzić pomiary rezystancji izolacji i sprawdzić poprawność działania ogranicznika.

FAQ

• Czy ograniczniki RSP-T2-AC/4P można stosować w instalacjach typu TT? Tak, urządzenia te są przeznaczone do stosowania w instalacjach typu TN, TT i IT, jednak ich skuteczność zależy od odpowiedniego doboru i montażu zgodnie z dokumentacją techniczną.
• Jaki jest maksymalny prąd znamionowy zwarciowy ogranicznika? Maksymalny prąd wyładowczy Imax wynosi 40 kA, co oznacza zdolność do odprowadzenia udaru prądowego o takiej wartości.
• Czy ogranicznik wymaga dodatkowego zabezpieczenia? Tak, zaleca się stosowanie wstępnego zabezpieczenia nadprądowego (np. bezpiecznika topikowego lub wyłącznika) o odpowiednim prądzie znamionowym dobranym do parametrów instalacji.
