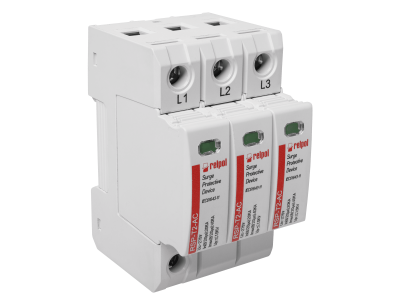

Ograniczniki do instalacji elektrycznych RSP-T2-AC/3P | 2617133 Relpol

Alternatywny kod produktu: RSP-T2-AC/3P

Opis i Kluczowe Cechy

Ograniczniki do instalacji elektrycznych RSP-T2-AC/3P to urządzenia klasy II (B) przeznaczone do ochrony przeciwprzepięciowej w układzie TN. Zaprojektowane do montażu w rozdzielnicach, chronią urządzenia przed skutkami udarów napięciowych spowodowanych wyładowaniami atmosferycznymi lub łączeniowymi. Trzy pola w układzie 3-fazowym zapewniają kompleksową ochronę całej instalacji.

• Klasa II/B (T2): Przeznaczony do ochrony wtórnej – redukuje przepięcia do poziomu bezpiecznego dla chronionych odbiorników.
• In: 20 kA (8/20 µs): Wysoka zdolność wyładowcza – skutecznie odprowadza udary prądowe o szczytowej wartości do 20 kA.
• Imax: 40 kA: Maksymalna zdolność wytrzymywania udarów – gwarantuje trwałość ochrony nawet w ekstremalnych warunkach.
• Zakres napięć Uc: 275–385 V: Kompatybilny z typowymi instalacjami 230/400 V – działa w pełnym zakresie napięć roboczych.
• 3 pola w systemie TN: Pełna ochrona układu trójfazowego – każda faza jest indywidualnie chroniona przed przepięciami.

Zgodność z Normami

Ograniczniki RSP-T2-AC/3P spełniają wymagania normy PN-EN 61643-11 dotyczącej ochrony przeciwprzepięciowej w instalacjach niskiego napięcia. Posiadają znak CE oraz są zgodne z dyrektywami unijnymi w zakresie kompatybilności elektromagnetycznej.

Zastosowanie

Ograniczniki RSP-T2-AC/3P znajdują zastosowanie w instalacjach elektrycznych, gdzie wymagana jest ochrona przeciwprzepięciowa układu trójfazowego. Zapewniają bezpieczeństwo dla wrażliwej aparatury oraz przedłużają żywotność chronionych urządzeń.

• Ochrona rozdzielnic budynków mieszkalnych i komercyjnych – zabezpieczenie przed przepięciami atmosferycznymi i łączeniowymi.
• Stosowanie w instalacjach przemysłowych – ochrona maszyn i urządzeń elektronicznych wrażliwych na skoki napięcia.
• Zastosowanie w systemach fotowoltaicznych – ochrona falowników i innych komponentów niskiego napięcia.
• Montaż w sieciach informatycznych i telekomunikacyjnych – zabezpieczenie wrażliwego sprzętu przed uszkodzeniami.

Wskazówki Montażowe

Montaż ograniczników powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP przy bezwzględnym odłączeniu napięcia. Ograniczniki należy montować możliwie jak najbliżej chronionego urządzenia, najlepiej na szynie TH35. Należy zapewnić odpowiedni dobór przekroju przewodów odprowadzających prąd udarowy (min. 16 mm² Cu) oraz zachować minimalne odstępy montażowe między urządzeniami. Przed montażem należy sprawdzić zgodność parametru Uc z napięciem instalacji. Po zamontowaniu przeprowadzić testy funkcjonalne zgodnie z instrukcją producenta.

FAQ

• Jaka jest klasa ogranicznika RSP-T2-AC/3P? Urządzenie należy do klasy II (T2) według normy PN-EN 61643-11 – jest to klasa ochrony wtórnej, przeznaczona do ochrony układów przed resztkowymi przepięciami.
• Czy ogranicznik może być stosowany w instalacji IT? Nie – urządzenie jest dedykowane wyłącznie do systemów TN i TT. Do ochrony instalacji IT należy stosować ograniczniki klasy I/II.
• Jakie jest maksymalne napięcie robocze Uc? Zakres napięć roboczych wynosi 275–385 V, co pokrywa typowe instalacje 230/400 V.
