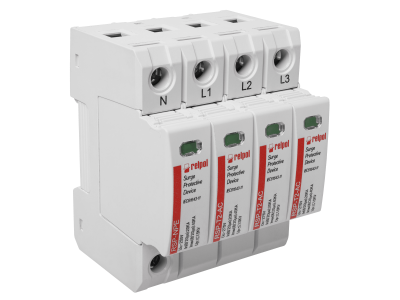

Ograniczniki do instalacji elektrycznych RSP-T2-AC/3+NPE | 2617136 Relpol

Alternatywny kod produktu: RSP-T2-AC/3+NPE

Opis i Kluczowe Cechy

Ogranicznik przepięć RSP-T2-AC/3+NPE klasy II (B) to zaawansowane zabezpieczenie przeciwprzepięciowe do instalacji elektrycznych o napięciu znamionowym 230/400V. Chroni urządzenia przed skutkami zwarć, wyładowań atmosferycznych i zakłóceń sieciowych. System 3 faz plus neutralny z PE zapewnia kompleksową ochronę dla układów TN.

• Klasa II (B) – ochrona przeciwprzepięciowa: Zapewnia ochronę na wejściu instalacji budynku przed bezpośrednimi uderzeniami piorunów i przepięciami łączeniowymi.
• Prąd znamionowy In: 20 kA (8/20 µs): Wysoka zdolność odprowadzania energii – skuteczne tłumienie przepięć do poziomu bezpiecznego dla chronionych urządzeń.
• Prąd maksymalny Imax: 40 kA: Maksymalna zdolność wytrzymywania impulsów prądowych – gwarancja niezawodności nawet przy ekstremalnych warunkach.
• Napięcie ciągłe Uc: 275–385 V: Szeroki zakres dopuszczalnego napięcia roboczego – kompatybilny z europejskimi sieciami elektroenergetycznymi.
• System 3 fazy + N + PE: Kompleksowe zabezpieczenie dla trójfazowych instalacji z przewodem neutralnym i ochronnym, typowe dla układów TN.

Zgodność z Normami

Ogranicznik RSP-T2-AC/3+NPE spełnia wymagania normy PN-EN 61643-11:2012 dla ograniczników przepięć klasy II (B) oraz normy PN-EN 62305 dotyczącej ochrony odgromowej. Posiada deklarację zgodności CE i jest przeznaczony do instalacji zgodnych z normami europejskimi.

Zastosowanie

Stosowany w instalacjach elektrycznych niskiego napięcia do ochrony wrażliwej aparatury przed przepięciami pochodzącymi z sieci zasilającej, wyładowań atmosferycznych lub zakłóceń elektromagnetycznych.

• Ochrona rozdzielnic głównych i podrozdzielnic budynków mieszkalnych i biurowych.
• Zabezpieczenie układów automatyki, sterowania i komunikacji w obiektach przemysłowych.
• Ochrona urządzeń elektronicznych wrażliwych na przepięcia (komputery, systemy alarmowe, centrale telefoniczne).
• Instalacje fotowoltaiczne i systemy zasilania awaryjnego (UPS).

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w chronionej instalacji. Urządzenie należy montować na szynie DIN bezpośrednio przed chronionymi odbiornikami lub w rozdzielni głównej. Połączenia muszą być wykonane zgodnie z oznaczeniami L1, L2, L3, N, PE – przewód fazowy do L, neutralny do N, ochronny do PE. Po zamontowaniu należy przeprowadzić pomiary rezystancji izolacji i testy sprawności układu ochrony przeciwprzepięciowej.

FAQ

• Czy ogranicznik wymaga okresowej wymiany? Tak – zaleca się wymianę co 5–10 lat lub po wystąpieniu przepięcia o wartości zbliżonej do maksymalnej zdolności ochrony (Imax).
• Czy można stosować ogranicznik w układzie TT? Urządzenie jest przeznaczone dla układów TN. W układzie TT zaleca się stosowanie ograniczników klasy C (T1) na wejściu instalacji.
• Jaki jest maksymalny prąd zwarciowy instalacji, w której można stosować ogranicznik? Maksymalny prąd zwarciowy instalacji nie powinien przekraczać 40 kA – dane te należy sprawdzić przy projektowaniu układu ochrony przeciwprzepięciowej.
