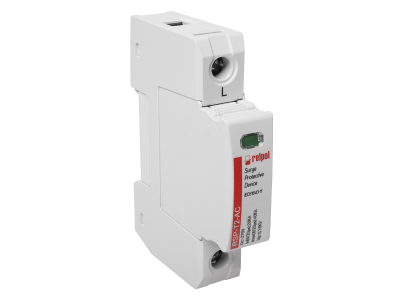

Ograniczniki do instalacji elektrycznych RSP-T2-AC/1P | 2617131 Relpol

Alternatywny kod produktu: RSP-T2-AC/1P

Opis i Kluczowe Cechy

Ogranicznik przepięć RSP-T2-AC/1P klasy II/B przeznaczony jest do ochrony jednofazowych instalacji elektrycznych prądu przemiennego (AC). Zaprojektowany do montażu w systemie TN, charakteryzuje się wysoką wytrzymałością na udary prądowe (8/20 µs) oraz szerokim zakresem napięcia trwałej pracy Uc.

• Klasa II/B (T2): Przeznaczony do ochrony urządzeń w instalacjach niskiego napięcia przed przepięciami atmosferycznymi i łączeniowymi – redukuje ryzyko uszkodzeń sprzętu.
• Prąd znamionowy In 20kA (8/20 µs): Wysoka odporność na udary prądowe – zapewnia skuteczną ochronę nawet w instalacjach narażonych na częste przepięcia.
• Prąd maksymalny Imax 40kA: Odporność na najwyższe udary, które mogą wystąpić w sieci – zwiększa niezawodność układu ochrony.
• Napięcie trwałej pracy Uc 275-385V: Szeroki zakres napięcia roboczego – kompatybilny z większością instalacji jednofazowych w budynkach mieszkalnych i przemysłowych.
• Montaż w systemie TN: Zapewnia skuteczną ochronę w instalacjach zasilanych jednofazowo, zgodnie z normami ochrony przeciwporażeniowej.

Zgodność z Normami

Ogranicznik RSP-T2-AC/1P spełnia wymagania normy PN-EN 61643-11:2013-03 dotyczącej ochronników przeciwprzepięciowych klasy I, II i III oraz dyrektyw unijnych. Posiada oznaczenie CE, potwierdzające zgodność z europejskimi standardami bezpieczeństwa.

Zastosowanie

Ogranicznik przepięć RSP-T2-AC/1P znajduje zastosowanie w instalacjach niskiego napięcia, gdzie wymagana jest ochrona przed przepięciami o charakterze atmosferycznym lub łączeniowym.

• Ochrona instalacji elektrycznych w budynkach mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie wrażliwej elektroniki (np. komputerów, telewizorów, systemów alarmowych) przed uszkodzeniami spowodowanymi przez przepięcia.
• Stosowanie w rozdzielnicach niskiego napięcia jako element układu ochrony przeciwprzepięciowej.
• Instalacje zasilane jednofazowo w systemie TN, np. w domach jednorodzinnych, mieszkaniach lub małych zakładach produkcyjnych.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Urządzenie należy montować na szynie DIN w rozdzielnicy, zgodnie z kierunkiem przepływu energii (wejście zasilania – wyjście do chronionej instalacji). Należy zapewnić odpowiednią odległość między ogranicznikiem a chronionym urządzeniem (zgodnie z zaleceniami producenta). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w instalacji. Po montażu należy sprawdzić poprawność połączeń i przeprowadzić próbę działania układu ochrony.

FAQ

• Czy ogranicznik RSP-T2-AC/1P można stosować w instalacjach trójfazowych? Nie – przeznaczony jest wyłącznie do ochrony instalacji jednofazowych prądu przemiennego. Do instalacji trójfazowych wymagane są ograniczniki dedykowane dla systemu TN-C-S lub TT.
• Jaki jest zakres temperatur pracy ogranicznika? Dokładny zakres nie został podany w danych produktu. Zaleca się stosowanie w warunkach zgodnych z typowymi instalacjami wewnętrznymi (od -5°C do +40°C).
• Czy ogranicznik wymaga okresowej wymiany? Tak – ograniczniki klasy II/B powinny być wymieniane co 5-10 lat lub po wystąpieniu awarii spowodowanej przepięciem. Regularne przeglądy techniczne pomagają utrzymać skuteczność ochrony.
