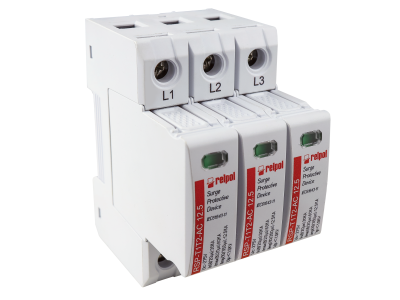

Ograniczniki do instalacji elektrycznych RSP-T1T2-AC 12.5/3P | 2617121 Relpol

Alternatywny kod produktu: RSP-T1T2-AC 12.5/3P

Opis i Kluczowe Cechy

Ograniczniki przepięć RSP-T1T2-AC 12.5/3P to trójpolowe urządzenia klasy T1/T2 przeznaczone do ochrony instalacji elektrycznych AC przed przepięciami. Wysoka odporność na udary prądowe do 60kA (Imax) i napięcie trwałej pracy 275V gwarantują skuteczną ochronę nawet w trudnych warunkach atmosferycznych. Zastosowanie w układzie 3-fazowym zapewnia kompleksową ochronę wszystkich przewodów fazowych.

• Klasa T1/T2: Odpowiada za ochronę przed bezpośrednimi udarami piorunowymi (T1) oraz przepięciami łączeniowymi i indukowanymi (T2), zapewniając pełną ochronę w jednym urządzeniu.
• Odporność na udary Imax 60kA: Wysoka zdolność do odprowadzania prądów udarowych chroni instalację przed uszkodzeniami spowodowanymi piorunami i zakłóceniami sieciowymi.
• Napięcie trwałej pracy Uc 275V: Kompatybilność z typowymi instalacjami niskiego napięcia 230/400V AC, zapewniająca niezawodne działanie w standardowych warunkach.
• 3 pola (3P): Pełna ochrona wszystkich trzech przewodów fazowych w układzie trójfazowym, eliminująca konieczność stosowania oddzielnych ograniczników dla każdej fazy.
• Wysoka odporność termiczna: Zapewnia długotrwałą pracę bez ryzyka uszkodzenia nawet przy częstych przepięciach.

Zgodność z Normami

Ograniczniki RSP-T1T2-AC 12.5/3P spełniają wymagania normy PN-EN 61643-11 oraz dyrektyw unijnych. Posiadają deklarację zgodności CE i są zaprojektowane zgodnie z międzynarodowymi standardami ochrony przeciwprzepięciowej.

Zastosowanie

Ograniczniki przepięć RSP-T1T2-AC 12.5/3P znajdują zastosowanie w instalacjach elektrycznych niskiego napięcia, gdzie wymagana jest kompleksowa ochrona przed przepięciami atmosferycznymi i łączeniowymi.

• Instalacje zasilania budynków mieszkalnych i przemysłowych – ochrona rozdzielnic głównych i podrozdzielnic.
• Układy zasilania maszyn i urządzeń przemysłowych narażonych na przepięcia sieciowe.
• Systemy fotowoltaiczne – ochrona falowników i innych elementów wrażliwych na wahania napięcia.
• Obiekty chronione przez systemy przeciwprzepięciowe klasy T1/T2 wg normy PN-EN 62305.

Wskazówki Montażowe

Montaż ograniczników powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Zaleca się montaż w rozdzielnicy głównej, możliwie blisko źródła zagrożenia przepięciami (np. w miejscu wprowadzenia kabla zasilającego). Należy zapewnić odpowiednią ochronę przed zwarciami poprzez odpowiedni dobór zabezpieczeń w szereg z ogranicznikiem. Po montażu przeprowadzić pomiary rezystancji izolacji i sprawdzić poprawność działania. Regularne przeglądy stanu technicznego ograniczników są zalecane zgodnie z wytycznymi producenta.

FAQ

• Jaka jest różnica między klasami T1 a T2? Ograniczniki klasy T1 (test 10/350) chronią głównie przed bezpośrednimi udarami piorunowymi, natomiast klasa T2 (test 8/20) zapewnia ochronę przed przepięciami łączeniowymi i indukowanymi. Urządzenie RSP-T1T2-AC 12.5/3P łączy obie klasy w jednym module.
• Czy ogranicznik można stosować w instalacji 230V jednofazowej? Tak, ale zaleca się wówczas stosowanie wersji jednofazowej. W przypadku instalacji trójfazowej 400V należy użyć ograniczników 3-polowych (3P), takich jak ten model.
• Jakie dodatkowe zabezpieczenia należy zastosować w szeregu z ogranicznikiem? Konieczne jest zastosowanie odpowiednich bezpieczników topikowych lub wyłączników o charakterystyce gG/gL dobranych do prądu znamionowego instalacji. Szczegółowe dane znajdują się w dokumentacji technicznej produktu.
