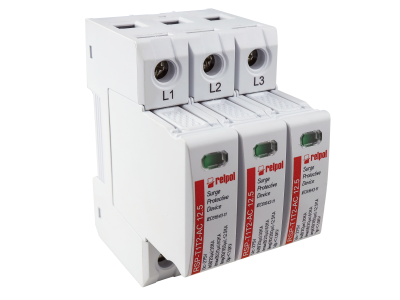

Ograniczniki do instalacji elektrycznych RSP-T1T2-AC 12.5/3+NPE | 2617124 Relpol

Alternatywny kod produktu: RSP-T1T2-AC 12.5/3+NPE

Opis i Kluczowe Cechy

Ogranicznik przepięć RSP-T1T2-AC 12.5/3+NPE to urządzenie klasy T1/T2 przeznaczone do ochrony instalacji elektrycznych AC przed przepięciami piorunowymi i łączeniowymi. Chroni trójfazowe obwody z neutralnym i przewodem ochronnym (3+NPE) w sieciach 230/400V. Charakteryzuje się wysoką zdolnością gaszenia prądów udarowych (Imax 60kA) i niskim napięciem trwałej pracy (Uc 275V), co gwarantuje skuteczną ochronę wrażliwej aparatury.

• Klasa T1/T2 (10/350 oraz 8/20): Zapewnia ochronę zarówno przed bezpośrednimi uderzeniami pioruna, jak i przepięciami łączeniowymi, obejmując pełne spektrum zagrożeń w instalacji.
• Imax 60kA: Maksymalna zdolność wytrzymania udarów prądowych – gwarancja bezawaryjnej pracy nawet w ekstremalnych warunkach atmosferycznych.
• Uc 275V (napięcie trwałej pracy): Pozwala na niezawodną pracę w sieciach 230/400V AC, nie wpływając negatywnie na jakość zasilania chronionej aparatury.
• Konfiguracja 3+NPE: Przeznaczony do ochrony trójfazowych obwodów z neutralnym i przewodem ochronnym, zgodnie z normami instalacji elektrycznych.
• Montaż na szynie DIN: Uniwersalna konstrukcja ułatwiająca szybki i bezpieczny montaż w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11:2012-08 dotyczącej ograniczników przepięć w instalacjach niskiego napięcia, a także jest zgodny z dyrektywami Unii Europejskiej. Posiada oznakowanie CE, potwierdzające jego bezpieczeństwo i skuteczność w ochronie przeciwprzepięciowej.

Zastosowanie

Ogranicznik RSP-T1T2-AC 12.5/3+NPE znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagana jest ochrona przed przepięciami zarówno w budynkach mieszkalnych, jak i obiektach przemysłowych.

• Ochrona trójfazowych obwodów zasilających w budynkach mieszkalnych i biurowych.
• Zabezpieczenie instalacji w obiektach przemysłowych, w tym halach produkcyjnych i magazynach.
• Ochrona wrażliwej aparatury elektronicznej (np. systemy sterowania, komputery, serwery) przed uszkodzeniami spowodowanymi przepięciami.
• Stosowanie w systemach fotowoltaicznych i stacjach ładowania pojazdów elektrycznych.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowaną osobę z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy montować na szynie DIN w rozdzielnicy, w możliwie najbliższym miejscu do wejścia zasilania. Przewody połączeniowe powinny być jak najkrótsze i poprowadzone prostopadle do chronionej instalacji, aby zminimalizować indukcyjność pętli. Po montażu należy przeprowadzić testy sprawdzające poprawność działania układu ochrony przeciwprzepięciowej.

FAQ

• Jakie jest maksymalne napięcie trwałej pracy (Uc) ogranicznika? Napięcie trwałej pracy wynosi 275V, co umożliwia jego stosowanie w standardowych sieciach 230/400V AC.
• Czy ogranicznik można stosować w instalacjach trójfazowych bez przewodu ochronnego (PE)? Urządzenie jest zaprojektowane do ochrony obwodów z neutralnym i przewodem ochronnym (3+NPE). Do instalacji bez PE należy dobrać odpowiedni model ogranicznika.
• Jaka jest maksymalna zdolność wytrzymania udarów prądowych (Imax)? Ogranicznik charakteryzuje się maksymalną zdolnością wytrzymania udarów prądowych na poziomie 60kA, co zapewnia skuteczną ochronę nawet w ekstremalnych warunkach.
