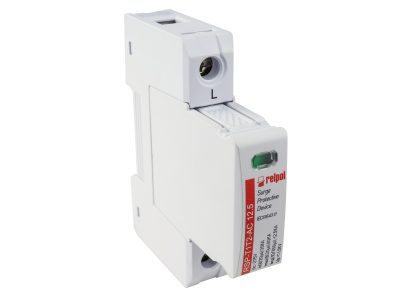

Ograniczniki do instalacji elektrycznych RSP-T1T2-AC 12.5/1P | 2617119 Relpol

Alternatywny kod produktu: RSP-T1T2-AC 12.5/1P

Opis i Kluczowe Cechy

Ogranicznik przepięć RSP-T1T2-AC 12.5/1P to wysokiej klasy urządzenie zabezpieczające instalacje elektryczne przed groźnymi przepięciami atmosferycznymi i łączeniowymi. Zaprojektowany do pracy w sieciach AC, charakteryzuje się wyjątkową odpornością na udary prądowe – maksymalny prąd udarowy Lmax wynosi 60 kA. Dzięki zintegrowanej technologii T1 (ochrona przeciwuderzeniowa) i T2 (ochrona przeciwprzepięciowa) zapewnia kompleksową ochronę w układzie 1-polowym.

• Klasy ochrony T1 i T2: Zapewniają ochronę zarówno przed bezpośrednimi uderzeniami piorunów (T1), jak i przed przepięciami łączeniowymi (T2), pokrywając cały zakres zagrożeń.
• Wysoka odporność udarowa Lmax 60 kA: Gwarantuje niezawodną pracę nawet w ekstremalnych warunkach, minimalizując ryzyko uszkodzenia chronionej instalacji.
• Parametry udarowe: Iimp 12,5 kA (10/350) i In 30 kA (8/20): Wysoka zdolność odprowadzania energii udarowej chroni urządzenia wrażliwe na nagłe skoki napięcia.
• Napięcie trwałej pracy Uc 275 V: Kompatybilny z większością instalacji niskiego napięcia, w których napięcie robocze nie przekracza 230/400 V.
• Konfiguracja 1-polowa: Umożliwia prostą integrację z instalacją – idealny do ochrony pojedynczego obwodu lub linii zasilającej.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11:2012 dotyczącej ograniczników przepięć niskiego napięcia. Posiada deklarację zgodności CE oraz odpowiednie certyfikaty potwierdzające jego skuteczność w klasach T1 i T2.

Zastosowanie

RSP-T1T2-AC 12.5/1P przeznaczony jest do ochrony instalacji elektrycznych w budynkach mieszkalnych, komercyjnych i przemysłowych, a także w systemach zasilania krytycznego, takich jak centra danych czy obiekty infrastruktury krytycznej.

• Ochrona instalacji przed bezpośrednimi uderzeniami piorunów w linie napowietrzne lub kable zasilające.
• Zabezpieczanie wrażliwej elektroniki (komputery, sterowniki PLC, systemy alarmowe) przed skutkami przepięć łączeniowych.
• Stosowanie w rozdzielnicach główych i podrozdzielnicach jako element systemu ochrony przeciwprzepięciowej.
• Możliwość montażu w układach fotowoltaicznych (AC) i systemach zasilania awaryjnego.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Urządzenie należy instalować możliwie blisko chronionego obwodu, na szynie DIN w rozdzielnicy. Przed montażem należy odłączyć zasilanie. Podczas podłączania należy zachować odpowiednie biegunowanie – przewód fazowy podłączyć do wejścia L, a przewód ochronny PE do wyjścia PE. Po zamontowaniu przeprowadzić test funkcjonalny zgodnie z zaleceniami producenta. Regularne przeglądy stanu technicznego (co 12-24 miesiące) zapewnią długotrwałą skuteczność ochrony.

FAQ

• Czy ogranicznik RSP-T1T2-AC 12.5/1P chroni przed piorunami? Tak, dzięki klasie ochrony T1 skutecznie odprowadza prądy udarowe o kształcie 10/350 μs, które powstają podczas bezpośrednich uderzeń piorunów.
• Jaka jest maksymalna zdolność udarowa tego ogranicznika? Maksymalny prąd udarowy Lmax wynosi 60 kA, co oznacza, że urządzenie jest w stanie odprowadzić nawet bardzo silne udary bez uszkodzenia.
• Czy ogranicznik można stosować w instalacjach 3-fazowych? Urządzenie jest skonfigurowane jako 1-polowe. Do ochrony instalacji 3-fazowej konieczne jest zastosowanie trzech identycznych ograniczników – po jednym na każdą fazę.
