Ogranicznik z funkcją przekaźnika napięciowego, LCD, pomiar do 10kW, montaż na szynie DIN | OM-633 F&F

Opis i Kluczowe Cechy

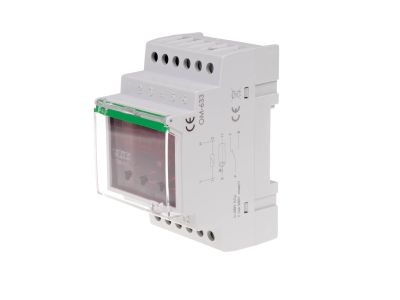

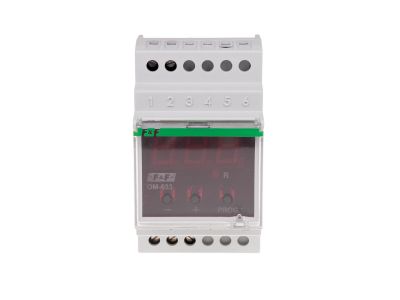

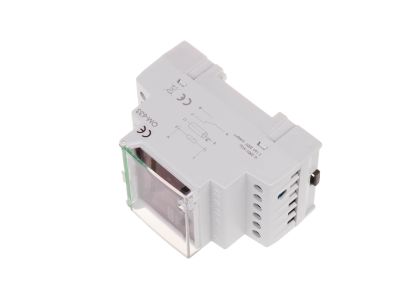

Ogranicznik mocy z funkcją przekaźnika napięciowego OM-633 to modułowe urządzenie przeznaczone do montażu na szynie DIN TH35, wyposażone w czytelny wyświetlacz LCD ułatwiający konfigurację i monitoring. Łączy w sobie kontrolę poboru mocy (regulowany próg 1–10 kW) oraz zabezpieczenie przed zbyt niskim (150–210 V) i zbyt wysokim (230–260 V) napięciem sieciowym. Dzięki prądowi 16 A w kategorii AC-1 oraz konfiguracji styków 1×NO/NC z separacją galwaniczną OM-633 zapewnia niezawodne sterowanie i ochronę odbiorników w instalacjach jednofazowych. Urządzenie zajmuje 3 moduły (52,5 mm) na szynie.

• Regulowany próg mocy 1–10 kW: Pozwala precyzyjnie dostosować limit poboru energii do chronionego obwodu, eliminując ryzyko przeciążenia.
• Funkcja przekaźnika napięciowego z progiem UL (150–210 V) i UH (230–260 V): Zabezpiecza odbiorniki przed skutkami spadków i wzrostów napięcia, wydłużając ich żywotność.
• Maksymalny prąd obciążenia AC-1 16 A: Umożliwia bezpieczne sterowanie odbiornikami rezystancyjnymi o znacznym poborze prądu bez ryzyka przegrzania styków.
• Styk 1×NO/NC z separacją galwaniczną: Zapewnia uniwersalną konfigurację (załączanie/rozłączanie) oraz pełną izolację obwodu sterowanego od zasilania.
• Regulowane czasy opóźnienia (moc 1–300 s / powrót 4–600 s; napięcie UL 5 s / UH 0,3 s): Eliminują fałszywe zadziałania przy chwilowych skokach mocy i napięcia, zwiększając stabilność instalacji.

Zgodność z Normami

Urządzenie spełnia wymagania Dyrektyw UE i posiada certyfikat CE. Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi dla aparatury modułowej. Instalacja i użytkowanie zgodnie z zaleceniami producenta gwarantują bezpieczną eksploatację.

Zastosowanie

Ogranicznik OM-633 sprawdza się w instalacjach mieszkaniowych, biurowych i lekkich obiektach przemysłowych, wszędzie tam, gdzie konieczna jest kontrola poboru energii oraz ochrona przed wahaniami napięcia.

• Zabezpieczenie obwodów przed przekroczeniem ustalonego limitu mocy – ochrona urządzeń wrażliwych na przeciążenie.
• Automatyczne odłączanie zasilania przy zbyt niskim lub zbyt wysokim napięciu – ochrona sprzętu AGD, RTV, serwerowni.
• Sterowanie obciążeniami rezystancyjnymi o prądzie do 16 A (oświetlenie, ogrzewanie).
• Współpraca z systemami automatyki budynkowej jako przekaźnik napięciowy z regulowanymi opóźnieniami czasowymi.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony IP20. Przewody przyłączeniowe należy dobrać zgodnie z obciążalnością prądową (max. przekrój 4 mm²). Moment dokręcania zacisków śrubowych: 0,5 Nm. Temperatura otoczenia podczas pracy: -25 °C do +50 °C.

FAQ

• Jaki jest zakres regulacji progu napięcia? Dolny próg UL można ustawić w zakresie 150–210 V, górny próg UH w zakresie 230–260 V.
• Jaki maksymalny prąd obciążenia wytrzymuje styk? Styk jest przystosowany do prądu 16 A w kategorii AC-1 (obciążenia rezystancyjne).
• Czy urządzenie oferuje opóźnienia czasowe? Tak, dla funkcji mocy: czas zadziałania 1–300 s, czas powrotu 4–600 s; dla napięcia: czas zadziałania dolnego 5 s, górnego 0,3 s.
