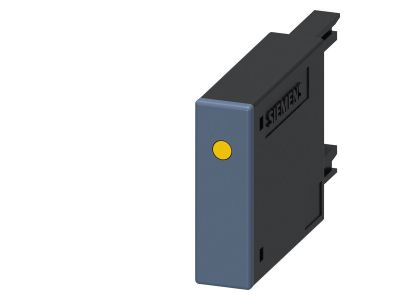

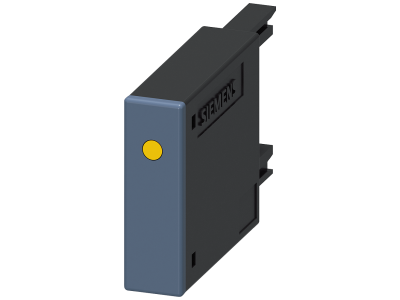

Ogranicznik przepięć z warystorem z LED 24-48V AC 12-24V DC Do wetknięcia od przodu stycznika S00 | 3RT2916-1JJ00 Siemens

Opis i Kluczowe Cechy

Ogranicznik przepięć Siemens o numerze katalogowym 3RT2916-1JJ00 to profesjonalny moduł ochronny zaprojektowany w ramach innowacyjnego systemu modułowego SIRIUS. Urządzenie zostało wyposażone w zaawansowany układ warystorowy zintegrowany z diodą LED, co pozwala na skuteczne tłumienie przepięć łączeniowych powstających w cewkach styczników podczas ich wyłączania. Moduł jest dedykowany do współpracy ze stycznikami mocy w rozmiarze S00 (seria 3RT2.1) oraz stycznikami pomocniczymi (seria 3RH2). Dzięki zastosowaniu technologii warystorowej, ogranicznik zapewnia błyskawiczny czas reakcji na skoki napięcia, chroniąc czułe układy elektroniczne, takie jak wyjścia sterowników PLC, przed zakłóceniami elektromagnetycznymi. Zintegrowana dioda LED pełni funkcję sygnalizacyjną, informując operatora o obecności napięcia sterującego, co znacząco ułatwia diagnostykę i serwisowanie układu automatyki.

• Szeroki zakres napięcia pracy: Obsługuje napięcie przemienne od 24 do 48 V AC (50/60 Hz) oraz napięcie stałe od 12 do 24 V DC.
• Technologia warystorowa: Gwarantuje skuteczne ograniczenie amplitudy przepięć do bezpiecznego poziomu, chroniąc izolację cewki.
• Sygnalizacja optyczna: Wbudowana dioda LED umożliwia natychmiastową weryfikację stanu pracy obwodu sterowania.
• Pełna integracja: Element systemu SIRIUS zapewniający idealne dopasowanie mechaniczne i elektryczne do aparatury łączeniowej Siemens.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości, co jest standardem dla profesjonalnej aparatury łączeniowej marki Siemens. Ogranicznik 3RT2916-1JJ00 został zaprojektowany zgodnie z dyrektywami dotyczącymi kompatybilności elektromagnetycznej (EMC), co minimalizuje emisję zakłóceń do sieci zasilającej i chroni sąsiednie urządzenia elektroniczne. Wykorzystanie materiałów o wysokiej odporności termicznej i mechanicznej gwarantuje długą żywotność urządzenia nawet w wymagających warunkach przemysłowych, zgodnie z normami serii IEC/EN 60947.

Zastosowanie

Ogranicznik przepięć znajduje szerokie zastosowanie w nowoczesnych systemach sterowania i rozdziału energii, gdzie kluczowa jest ochrona półprzewodnikowych komponentów przed przepięciami indukowanymi. Jest idealnym rozwiązaniem dla:

• Szaf sterowniczych w przemyśle maszynowym, wykorzystujących styczniki SIRIUS 3RT2.1 w rozmiarze S00.
• Układów automatyki budynkowej opartych na stycznikach pomocniczych 3RH2.
• Systemów wymagających wizualnej kontroli stanu pracy obwodów sterowniczych bez konieczności użycia miernika.
• Instalacji narażonych na częste operacje łączeniowe, które generują szkodliwe piki napięciowe w sieciach sterowniczych.

Wskazówki Montażowe

Montaż urządzenia jest niezwykle intuicyjny i nie wymaga użycia specjalistycznych narzędzi, co znacząco skraca czas prefabrykacji rozdzielnicy. Moduł 3RT2916-1JJ00 jest przystosowany do bezpośredniego wetknięcia od przodu stycznika (front-mounting). Specjalnie wyprofilowane styki przyłączeniowe idealnie pasują do gniazd cewki w stycznikach rozmiaru S00, zapewniając stabilne i pewne połączenie elektryczne. Przed przystąpieniem do montażu należy upewnić się, że napięcie sterujące w obwodzie mieści się w dopuszczalnym zakresie roboczym urządzenia. Dzięki kompaktowej budowie, ogranicznik nie zwiększa obrysu zewnętrznego stycznika, co pozwala na zachowanie wysokiej gęstości upakowania komponentów na szynie DIN.

FAQ

• Czy ten ogranicznik współpracuje z napięciem stałym? Tak, urządzenie jest uniwersalne i pracuje w zakresie 12-24 V DC.
• Jaka jest główna zaleta warystora w porównaniu do diody tłumiącej? Warystor charakteryzuje się bardzo krótkim czasem zadziałania i jest odpowiedni zarówno dla obwodów AC, jak i DC, zapewniając wszechstronną ochronę.
• Czy dioda LED wymaga osobnego zasilania? Nie, dioda LED jest zasilana bezpośrednio z obwodu cewki stycznika, do którego podłączony jest ogranicznik.
• Czy moduł pasuje do styczników w rozmiarze S0? Nie, ten konkretny model 3RT2916-1JJ00 jest dedykowany wyłącznie do mniejszego rozmiaru S00.
