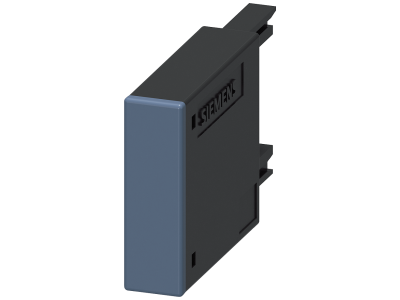

Ogranicznik przepięć z diodą przeciwzakłóceniową 12-250V DC Do wetknięcia od przodu stycznika S00 | 3RT2916-1DG00 Siemens

Opis i Kluczowe Cechy

Ogranicznik przepięć SIEMENS o numerze katalogowym 3RT2916-1DG00 to zaawansowany moduł ochronny wyposażony w diodę przeciwzakłóceniową, dedykowany do współpracy ze stycznikami w rozmiarze S00 z rodziny SIRIUS. Urządzenie zostało zaprojektowane z myślą o skutecznej ochronie aparatury elektrycznej oraz czułych układów elektronicznych przed negatywnymi skutkami przepięć przejściowych. Dzięki zastosowaniu diody, moduł ten gwarantuje całkowite tłumienie przepięć powstających podczas wyłączania cewki stycznika, co jest kluczowe w systemach automatyki przemysłowej. Szeroki zakres napięcia roboczego od 12 V DC do 250 V DC sprawia, że jest to rozwiązanie niezwykle uniwersalne, pozwalające na stabilną pracę w różnorodnych konfiguracjach zasilania prądem stałym.

• Dioda przeciwzakłóceniowa: Zapewnia najwyższy poziom tłumienia szczytów napięciowych, chroniąc wyjścia sterowników PLC.
• Kompaktowa budowa: Moduł przeznaczony do wetknięcia od przodu stycznika, co oszczędza miejsce w szafie sterowniczej.
• Szeroki zakres napięć: Obsługa napięć sterowniczych w przedziale 12-250 V DC.
• Integracja z systemem SIRIUS: Pełna kompatybilność mechaniczna i elektryczna z osprzętem marki SIEMENS.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania jakościowe i bezpieczeństwa stawiane przez międzynarodowe standardy. Jako element systemu SIRIUS, ogranicznik 3RT2916-1DG00 jest zgodny z normami dotyczącymi aparatury łączeniowej niskiego napięcia. Posiada certyfikację CE oraz spełnia wymogi dyrektyw RoHS, co gwarantuje brak substancji szkodliwych w procesie produkcji. Urządzenie zostało przetestowane pod kątem kompatybilności elektromagnetycznej (EMC), co potwierdza jego zdolność do ograniczania zakłóceń emitowanych do sieci sterowniczej.

Zastosowanie

Ogranicznik przepięć znajduje zastosowanie wszędzie tam, gdzie styczniki sterowane są bezpośrednio z wyjść tranzystorowych sterowników PLC lub innych modułów elektronicznych wrażliwych na skoki napięcia. Jest niezbędny w nowoczesnych szafach sterowniczych, systemach transportowych oraz liniach produkcyjnych. Dzięki eliminacji przepięć powstających przy rozłączaniu obwodów indukcyjnych, moduł ten znacząco wydłuża żywotność komponentów półprzewodnikowych w układzie sterowania i zapobiega niekontrolowanym restartom systemów cyfrowych.

Wskazówki Montażowe

Montaż urządzenia jest niezwykle prosty i nie wymaga użycia specjalistycznych narzędzi. Moduł należy wetknąć bezpośrednio w gniazda znajdujące się na przedniej części stycznika rozmiaru S00. Przed przystąpieniem do prac należy upewnić się, że napięcie zasilania zostało odłączone. Dzięki konstrukcji typu "plug-and-play", połączenie elektryczne następuje automatycznie po prawidłowym osadzeniu modułu w obudowie stycznika. Należy zwrócić uwagę na prawidłową polaryzację napięcia DC, aby dioda mogła skutecznie pełnić swoją funkcję ochronną. Po montażu zaleca się weryfikację stabilności osadzenia elementu w zaciskach.

FAQ

Czy ten ogranicznik można stosować ze stycznikami innych producentów?
Nie, model 3RT2916-1DG00 jest dedykowany wyłącznie do styczników SIEMENS z serii 3RT2 w rozmiarze S00.

Jaka jest główna różnica między diodą a warystorem w ograniczniku?
Dioda przeciwzakłóceniowa zapewnia całkowite stłumienie przepięcia (do poziomu napięcia przewodzenia diody), ale wydłuża nieco czas odpadania stycznika. Warystor ogranicza napięcie do określonego poziomu, ale działa szybciej.

Czy urządzenie wymaga dodatkowego okablowania?
Nie, ogranicznik jest montowany bezpośrednio na styczniku, co eliminuje konieczność prowadzenia dodatkowych przewodów wewnątrz rozdzielnicy.
