Ogranicznik przepięć z diodą do AS/AL/TAL, 12-32V DC, RT5/32 | 1SBN050020R1000 ABB

Alternatywny kod produktu: 1SBN050020R1000

Opis i Kluczowe Cechy

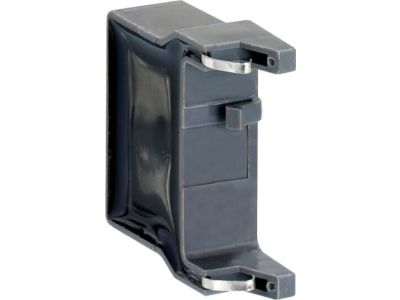

Ogranicznik przepięć RT5/32 (symbol 1SBN050020R1000) z diodą transil przeznaczony jest do ochrony obwodów sterujących prądu stałego 12–32 V DC, w szczególności styczników, przekaźników i cewek elektromagnetycznych. Eliminuje zagrożenie przepięciami powstającymi przy wyłączaniu indukcyjnych obwodów prądu stałego, chroniąc wrażliwą aparaturę przed uszkodzeniami i zakłóceniami. Montowany bezpośrednio na podstawie stycznika lub przekaźnika, nie wymaga dodatkowej przestrzeni.

• Zakres napięcia 12–32 V DC: Kompatybilny z typowymi obwodami sterowniczymi, eliminuje konieczność doboru dodatkowych elementów.
• Diody transil: Szybka reakcja i skuteczne tłumienie stromych frontów napięciowych, zapobiegają powstawaniu przepięć o amplitudzie kilku kilowoltów.
• Montaż zatrzaskowy: Bezpośrednie mocowanie do podstawy stycznika lub przekaźnika – nie wymaga modyfikacji konstrukcji ani dodatkowych akcesoriów.
• Niespolaryzowany układ: Możliwość zastosowania w dowolnej orientacji, ułatwiająca integrację z istniejącymi układami sterowania.
• Absorpcja energii: Wysoka zdolność pochłaniania energii elektromagnetycznej, co zwiększa trwałość chronionych komponentów.

Zgodność z Normami

Ogranicznik spełnia wymagania dyrektyw unijnych dotyczących kompatybilności elektromagnetycznej (EMC) i posiada oznaczenie CE. Zaprojektowany zgodnie z normami dotyczącymi ochrony obwodów sterowniczych w zastosowaniach przemysłowych.

Zastosowanie

Ogranicznik przepięć RT5/32 znajduje zastosowanie w układach sterowania prądu stałego, gdzie wymagana jest ochrona przed przepięciami indukcyjnymi generowanymi podczas pracy cewek styczników, przekaźników i innych elementów indukcyjnych.

• Ochrona obwodów sterujących styczników DC w maszynach przemysłowych i instalacjach automatyki.
• Zapobieganie zakłóceniom w układach elektronicznych wrażliwych na przepięcia.
• Zabezpieczanie elementów izolacyjnych przed uszkodzeniem spowodowanym przepięciami o wysokiej amplitudzie.
• Instalacje w systemach automatyki budynkowej i przemysłowej, gdzie kluczowa jest stabilność pracy cewek elektromagnetycznych.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Ogranicznik zatrzaskuje się bezpośrednio na podstawie stycznika lub przekaźnika – upewnić się, że konstrukcja podstawy jest kompatybilna z ogranicznikiem RT5/32. Po montażu sprawdzić stabilność połączenia mechanicznego oraz poprawność podłączenia do obwodu sterującego. Unikać nadmiernego zginania przewodów przyłączeniowych.

FAQ

• Czy ogranicznik RT5/32 działa w obwodach prądu przemiennego? Nie – urządzenie przeznaczone jest wyłącznie do obwodów prądu stałego o napięciu znamionowym 12–32 V DC.
• Jakie jest opóźnienie zaniku napięcia? Ogranicznik charakteryzuje się pewnym opóźnieniem przy zaniku napięcia, jednak nie wpływa to na zdolność wyłączania stycznika.
• Czy istnieje konieczność stosowania dodatkowych zabezpieczeń? Ogranicznik RT5/32 stanowi dodatkowe zabezpieczenie – w układach o wysokim ryzyku przepięć zaleca się jednak stosowanie klasycznych zabezpieczeń przeciwprzepięciowych w celu zapewnienia kompleksowej ochrony.
