Ogranicznik przepięć warystorowy Simitec SM20C/4-275 | 85102000 Simet

Opis i Kluczowe Cechy

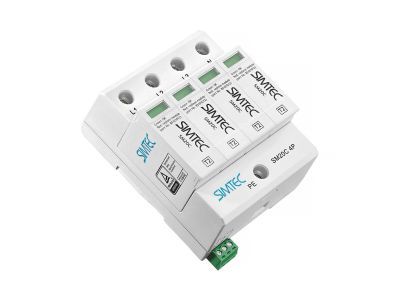

Ogranicznik przepięć warystorowy Simitec SM20C/4-275 to profesjonalne urządzenie ochronne typu 2 (klasa C), zaprojektowane przez renomowanego producenta SIMET. Urządzenie to stanowi fundament nowoczesnych systemów ochrony przeciwprzepięciowej w instalacjach niskiego napięcia. Dzięki zastosowaniu wysokiej jakości warystorów (MOV), ogranicznik charakteryzuje się niezwykle krótkim czasem reakcji, co pozwala na skuteczne stłumienie przepięć indukowanych oraz łączeniowych, zanim dotrą one do czułych odbiorników energii. Czterobiegunowa konstrukcja (4P) umożliwia pełne zabezpieczenie układów trójfazowych w sieciach o napięciu znamionowym 275V AC. Modułowa obudowa pozwala na łatwą wymianę wkładek bez konieczności demontażu całej podstawy, co znacząco skraca czas prac serwisowych i minimalizuje przestoje w dostawie energii.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi wymaganiami normy PN-EN 61643-11, która definiuje parametry techniczne i metody badawcze dla niskonapięciowych urządzeń ograniczających przepięcia. Zgodność z tą normą gwarantuje, że ogranicznik Simitec SM20C/4-275 zapewnia deklarowany poziom ochrony (Up) oraz wytrzymałość na prądy wyładowcze, co jest kluczowe dla bezpieczeństwa pożarowego i ochrony mienia w obiektach budowlanych.

Zastosowanie

Ogranicznik Simitec SM20C/4-275 znajduje szerokie zastosowanie w rozdzielnicach głównych oraz podrozdzielnicach piętrowych. Jest dedykowany do ochrony instalacji w budynkach mieszkalnych, biurowych oraz obiektach przemysłowych, gdzie nie występuje bezpośrednie zagrożenie wyładowaniem piorunowym w linię zasilającą, ale wymagana jest ochrona przed przepięciami wtórnymi. Idealnie sprawdza się w zabezpieczaniu zaawansowanej elektroniki użytkowej, systemów automatyki budynkowej oraz układów sterowania maszyn.

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu na standardowej szynie montażowej DIN (TH35). Podczas instalacji należy pamiętać, że przekrój znamionowy przewodów przyłączeniowych powinien być dobrany zgodnie z dokumentacją techniczną, aby zapewnić niską impedancję połączenia. Zaleca się, aby całkowita długość przewodów łączących ogranicznik z szynami zasilającymi nie przekraczała 0,5 metra, co pozwala na zachowanie optymalnego poziomu ochrony napięciowej. Wszystkie zaciski śrubowe powinny zostać dokręcone z odpowiednim momentem obrotowym, aby uniknąć przegrzewania się styków przy przepływie prądów udarowych.

FAQ

• Czy ogranicznik posiada wskaźnik uszkodzenia? Tak, urządzenie wyposażone jest w optyczny wskaźnik stanu na czole modułu. Kolor zielony oznacza sprawność urządzenia, natomiast kolor czerwony sygnalizuje konieczność wymiany wkładki warystorowej.
• Czy do wymiany modułu potrzebne są narzędzia? Wymiana samej wkładki warystorowej odbywa się beznarzędziowo poprzez jej wypięcie z podstawy, co jest dużym ułatwieniem dla personelu technicznego.
• W jakich układach sieci może pracować ten ogranicznik? Model SM20C/4-275 jest przeznaczony do pracy w układach sieciowych TN-S oraz innych konfiguracjach wymagających ochrony czterobiegunowej.
