Ogranicznik przepięć warystorowy (I+II) BY1-B+C/4 | 3212040 Pro-Tec

Opis i Kluczowe Cechy

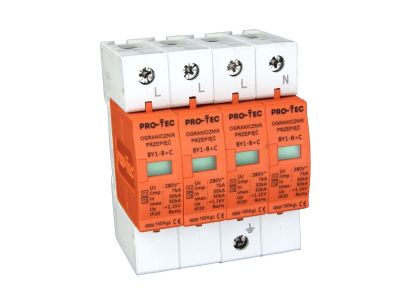

Ogranicznik przepięć warystorowy BY1-B+C/4 marki Pro-Tec to zaawansowane urządzenie ochronne typu T1+T2 (dawniej klasa B+C), zaprojektowane do kompleksowego zabezpieczania instalacji elektrycznych niskiego napięcia. Dzięki zastosowaniu wysokiej jakości warystorów, aparat ten skutecznie eliminuje skutki przepięć atmosferycznych oraz łączeniowych, chroniąc czułe urządzenia elektroniczne przed uszkodzeniem. Konstrukcja 4-polowa (4P) pozwala na pełną ochronę w układach sieciowych TN-S, zapewniając bezpieczeństwo wszystkich przewodów fazowych oraz przewodu neutralnego.

• Hybrydowa ochrona: Połączenie klasy I i II pozwala na redukcję energii udarów pochodzących z bezpośrednich wyładowań atmosferycznych oraz mniejszych przepięć indukowanych.
• Wymienne moduły: Konstrukcja urządzenia umożliwia szybką wymianę zużytych wkładów warystorowych bez konieczności demontażu całej podstawy z szyny DIN.
• Wskaźnik stanu: Wizualna sygnalizacja na froncie obudowy informuje o sprawności urządzenia (kolor zielony) lub konieczności wymiany modułu (kolor czerwony).
• Wysoka zdolność odprowadzania: Urządzenie zostało zoptymalizowane pod kątem pracy w wymagających warunkach przemysłowych i budownictwie wielorodzinnym.

Zgodność z Normami

Ogranicznik Pro-Tec BY1-B+C/4 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w sytuacjach krytycznych. Urządzenie spełnia wymagania normy IEC 61643-11, która definiuje parametry testowe dla ograniczników przepięć niskiego napięcia. Posiada certyfikację CE, co potwierdza zgodność z dyrektywami bezpieczeństwa Unii Europejskiej. Dzięki rygorystycznej kontroli jakości, produkt zapewnia stabilny poziom ochrony Up, minimalizując ryzyko przebicia izolacji w chronionych odbiornikach.

Zastosowanie

Model BY1-B+C/4 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektroenergetycznych. Jest idealnym rozwiązaniem dla:

• Budownictwa mieszkaniowego: Zabezpieczenie rozdzielnic głównych w domach jednorodzinnych i blokach mieszkalnych.
• Obiektów komercyjnych: Ochrona systemów klimatyzacji, oświetlenia LED oraz infrastruktury IT w biurowcach.
• Przemysłu: Zabezpieczanie szaf sterowniczych, układów automatyki oraz napędów o dużej mocy przed przepięciami sieciowymi.
• Instalacji fotowoltaicznych: Jako element ochrony strony AC w systemach PV.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla skuteczności ochrony przeciwprzepięciowej. Ogranicznik należy montować na standardowej szynie TH-35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na:

• Długość przewodów: Przewody łączące ogranicznik z szyną uziemiającą powinny być jak najkrótsze (poniżej 0,5 m), aby zminimalizować impedancję pętli.
• Przekrój przewodów: Zaleca się stosowanie przewodów miedzianych o przekroju dostosowanym do prądów udarowych, zazwyczaj minimum 16 mm² dla przewodu uziemiającego.
• Moment dokręcania: Zaciski śrubowe należy dokręcać z odpowiednią siłą (zgodnie z dokumentacją techniczną), aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń.
• Koordynacja: W przypadku rozbudowanych systemów należy pamiętać o zachowaniu koordynacji energetycznej z ogranicznikami typu T3 montowanymi bezpośrednio przy odbiornikach.

FAQ

1. Czy po zadziałaniu ogranicznika muszę wymieniać całe urządzenie?
Nie, dzięki modułowej budowie wystarczy wymienić jedynie uszkodzony wkład warystorowy, o ile podstawa nie uległa termicznemu uszkodzeniu.

2. Co oznacza wskaźnik w kolorze czerwonym?
Kolor czerwony oznacza, że warystor uległ zużyciu w wyniku odprowadzenia energii przepięcia i urządzenie nie zapewnia już ochrony. Należy niezwłocznie wymienić moduł na nowy.

3. Czy ogranicznik BY1-B+C/4 chroni przed bezpośrednim uderzeniem pioruna w linię?
Tak, jako ogranicznik klasy I+II (B+C) jest on zaprojektowany do odprowadzania części prądu piorunowego, jednak pełna ochrona zależy od poprawności wykonania całej instalacji odgromowej budynku.
