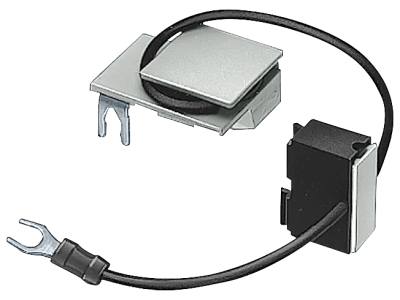

Ogranicznik przepięć warystor z uchwytem przewodu AC 24 do 48V/DC 24 do 70V, do montażu na cewce | 3TX7402-3G Siemens

Alternatywny kod produktu: 3TX74023G

Opis i Kluczowe Cechy

Ogranicznik przepięć warystor z uchwytem przewodu, symbol 3TX7402-3G, przeznaczony do montażu bezpośrednio w zacisku cewki styczników o wielkości S0–S2. Urządzenie pracuje w obwodach AC 24–48 V oraz DC 24–70 V, chroniąc cewkę przed przepięciami indukowanymi podczas wyłączania napięcia – co przekłada się na dłuższą żywotność stycznika i niezawodność całego układu sterowania.

• Napięcie AC 24–48 V / DC 24–70 V: uniwersalny zakres napięć sterowniczych, umożliwiający zastosowanie zarówno w obwodach prądu przemiennego, jak i stałego – elastyczność w różnych instalacjach automatyki.
• Montaż w zacisku cewki styczników S0–S2: szybka instalacja bez potrzeby stosowania dodatkowej szyny lub uchwytów – oszczędność miejsca w rozdzielnicy i skrócenie czasu montażu.
• Warystorowa ochrona przeciwprzepięciowa: tłumi przepięcia łączeniowe, które mogą uszkodzić cewkę lub zakłócić pracę stycznika – zwiększa niezawodność i żywotność elementów wykonawczych.
• Uchwyt dystansowy przewodów: zapewnia uporządkowane prowadzenie wyprowadzeń, redukuje ryzyko zwarć i uszkodzeń mechanicznych podczas eksploatacji.
• Kompaktowa konstrukcja: dopasowana do obudowy styczników S0–S2 – nie wpływa na wymiary zabudowy ani dostępność sąsiednich aparatów.

Zgodność z Normami

Ogranicznik przepięć warystor 3TX7402-3G jest zgodny z ogólnymi wymaganiami norm europejskich i posiada oznaczenie CE. Jako akcesorium do styczników spełnia standardy branżowe dotyczące ochrony przeciwprzepięciowej w układach sterowania. W dokumentacji producenta nie podano konkretnych numerów norm – w razie potrzeby szczegółowej weryfikacji zalecamy kontakt z dostawcą.

Zastosowanie

Ogranicznik warystorowy znajduje zastosowanie wszędzie tam, gdzie cewka stycznika narażona jest na przepięcia przy wyłączaniu – typowo w szafach sterowniczych i rozdzielnicach przemysłowych. Dzięki uniwersalnemu zakresowi napięć sprawdza się zarówno w instalacjach AC, jak i DC.

• Ochrona cewek styczników w układach sterowania silnikami, pompami, wentylatorami.
• Redukcja przepięć indukowanych przy wyłączaniu przez przekaźniki, PLC lub przyciski – przedłużenie żywotności styczników w cyklach automatyki.
• Montaż w rozdzielnicach budynkowych i przemysłowych, gdzie wymagane jest tłumienie zakłóceń łączeniowych.
• Współpraca z układami sygnalizacji i bezpieczeństwa, w których niezawodność stycznika ma krytyczne znaczenie.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od obwodu, w którym znajduje się stycznik. Warystor należy wcisnąć w zacisk cewki stycznika (wielkości S0–S2) zgodnie z instrukcją montażową producenta – zazwyczaj w miejsce przewodu neutralnego lub jednego z wyprowadzeń cewki. Należy upewnić się, że uchwyt dystansowy nie blokuje drogi zamykania styków stycznika. Przekrój przewodów oraz moment dokręcania zacisku dobrać według danych technicznych stycznika i dokumentacji ogranicznika.

FAQ

• Czy ogranicznik posiada diodę sygnalizującą zadziałanie? Nie – warystor jest elementem pasywnym i nie zawiera wbudowanej sygnalizacji optycznej. Jego stan można sprawdzić jedynie pomiarem rezystancji lub wizualną kontrolą po demontażu.
• Jaki stopień ochrony IP ma to akcesorium? Producent nie podaje oddzielnego stopnia ochrony. Ponieważ warystor montowany jest wewnątrz rozdzielnicy (w zacisku cewki), standardowo przyjmuje się ochronę IP20 dla aparatury w takich warunkach – nie jest wymagane dodatkowe uszczelnienie.
• Czy można go zamontować na styczniku innej wielkości niż S0–S2? Zgodnie z danymi producenta 3TX7402-3G jest przeznaczony wyłącznie do styczników o wielkości S0–S2. Montaż na innych modelach wymaga sprawdzenia kompatybilności mechanicznej i elektrycznej z dokumentacją danego stycznika.
