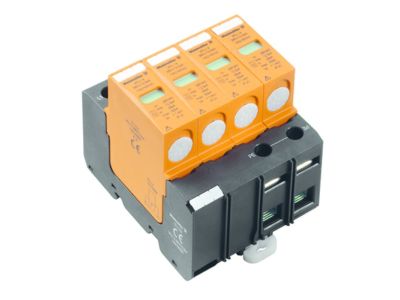

Ogranicznik przepięć VPU I 4 280V/12,5KA | 1352180000 Weidmuller

Opis i Kluczowe Cechy

Ogranicznik przepięć VPU I 4 (symbol 1352180000) został zaprojektowany do ochrony instalacji elektrycznych przed przepięciami. Urządzenie oferuje napięcie ochronne 280V i prąd wyładowczy 12,5kA, co zapewnia skuteczne tłumienie groźnych skoków napięcia w obwodach głównych. Dzięki budowie opartej na warystorach i iskiernikach moduł dostosowuje się do najnowszych wymagań normatywnych. Konstrukcja umożliwia szybki montaż bez użycia narzędzi.

• Napięcie ochronne 280V i prąd wyładowczy 12,5kA: Skuteczne zabezpieczenie przed przepięciami atmosferycznymi i łączeniowymi – redukcja ryzyka uszkodzenia urządzeń końcowych.
• Budowa hybrydowa (warystor + iskiernik): Połączenie szybkiej reakcji warystora z wysoką odpornością energetyczną iskiernika – gwarancja długotrwałej niezawodności.
• Możliwość obrotu cokołu o 180°: Elastyczne rozmieszczenie modułu w szafie rozdzielczej – łatwe dopasowanie do istniejącej infrastruktury.
• Duże, centralnie umieszczone okienko ze wskaźnikiem stanu: Bieżąca kontrola funkcji ochronnej – szybkie wykrycie zużytego modułu bez demontażu.
• Nowy rodzaj uchwytu cokołu – montaż na szynie bez narzędzi: Skrócenie czasu instalacji i eliminacja potrzeby posiadania specjalistycznych kluczy.

Zgodność z Normami

Ogranicznik przepięć VPU I 4 spełnia wymagania normy IEC 61643-11 oraz obowiązujących przepisów normy EN 61643-11, co potwierdza jego przydatność do ochrony przepięciowej w nowoczesnych instalacjach. Urządzenie posiada certyfikat CE i jest zgodne z europejskimi standardami bezpieczeństwa.

Zastosowanie

Moduł VPU I 4 przeznaczony jest do ochrony przeciwprzepięciowej w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, usługowych oraz przemysłowych. Sprawdza się w instalacjach z urządzeniami wrażliwymi na skoki napięcia.

• Ochrona obwodów głównych w rozdzielnicach budynkowych przed przepięciami atmosferycznymi i łączeniowymi.
• Zabezpieczenie układów sterowania, automatyki budynkowej oraz serwerowni przed uszkodzeniami wywołanymi przepięciami.
• Stosowanie w instalacjach wymagających wielostopniowej koncepcji ochrony – jako element pierwszej klasy w systemie SPD.
• Montaż w rozdzielnicach istniejących i nowoprojektowanych, gdzie wymagana jest elastyczność rozmieszczenia modułów.

Wskazówki Montażowe

Montaż ogranicznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Urządzenie montuje się na szynie TH35 (DIN). Szerokość modułu odpowiada standardowemu rozstawowi aparatury modułowej. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta i obowiązującymi normami dla sieci 230/400V.

FAQ

• Czy ogranicznik posiada wskaźnik stanu? Tak, moduł wyposażono w duże, centralnie umieszczone okienko ze wskaźnikiem, które informuje o poprawnym działaniu lub konieczności wymiany.
• Jakie normy spełnia to urządzenie? Zgodny z normami IEC 61643-11 i EN 61643-11, co gwarantuje odpowiednią ochronę przepięciową w instalacjach budynkowych.
• Czy można obracać cokół, aby dopasować położenie w szafie? Tak, cokół można obrócić o 180°, co ułatwia rozmieszczenie modułu w rozdzielnicy i prowadzenie przewodów.
