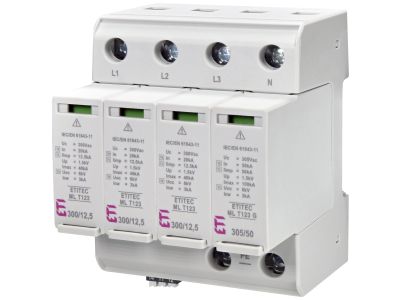

Ogranicznik przepięć, uniwersalny, TT, ETITEC ML T123 300/12,5 3+1 RC, typ T1+T2+T3 (B+C+D) | 002440672 Eti

Opis i Kluczowe Cechy

Ogranicznik przepięć uniwersalny ETITEC ML T123 300/12,5 3+1 RC zapewnia kompleksową ochronę instalacji elektrycznej przed przepięciami atmosferycznymi i łączeniowymi. Przeznaczony do montażu w rozdzielnicach głównych, chroni obwody 3-fazowe z biegunem neutralnym (N-PE) zgodnie z normami sieci TT. Wyposażony w optyczny wskaźnik uszkodzenia oraz styki zdalnej sygnalizacji (wersja RC), co umożliwia monitorowanie stanu ochrony w systemach automatyki.

• Ochrona Typu 1+2+3 (T1+T2+T3): Kompleksowa ochrona przed bezpośrednimi i pośrednimi wyładowaniami atmosferycznymi oraz przepięciami łączeniowymi w jednym urządzeniu.
• Konfiguracja 3+1 RC: Trzy bieguny fazowe zabezpieczone warystorami oraz oddzielny biegun N-PE z iskiernikiem – dedykowany dla sieci TT.
• Optyczny wskaźnik uszkodzenia: Zielone okienko sygnalizuje sprawność, zanik koloru lub pojawienie się czerwieni wskazuje na awarię i konieczność wymiany wkładki.
• Styki zdalnej sygnalizacji (RC): Możliwość podłączenia do systemów monitoringu lub automatyki budynkowej w celu ciągłego nadzoru nad stanem ochrony.
• Modułowa konstrukcja: Szybka wymiana wkładki warystorowej bez demontażu podstawy – oszczędność czasu podczas serwisu.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11:2012 dla ochronników przepięć klasy 1, 2 i 3 oraz jest zgodny z dyrektywą RoHS. Przeznaczony do instalacji zgodnych z normami sieci TT, IT i TN. Posiada deklarację zgodności CE.

Zastosowanie

Uniwersalny ogranicznik przepięć ETITEC ML T123 300/12,5 3+1 RC to kluczowy element zabezpieczający instalacje elektryczne w budynkach mieszkalnych, obiektach przemysłowych oraz infrastrukturze krytycznej.

• Ochrona rozdzielnic głównych w budynkach użyteczności publicznej i budownictwie mieszkaniowym.
• Zabezpieczenie obwodów 3-fazowych z biegunem neutralnym w sieciach typu TT.
• Instalacje przemysłowe – ochrona urządzeń wrażliwych na skoki napięcia (np. napędy, sterowniki PLC).
• Infrastruktura telekomunikacyjna i IT – zabezpieczenie serwerów, switchy i innych urządzeń elektronicznych.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy zamontować na szynie DIN w rozdzielnicy, przestrzegając kolejności przewodów fazowych (L1, L2, L3) i neutralnego (N). Dla wersji RC należy podłączyć styki sygnalizacji do systemu monitoringu. Przed uruchomieniem należy sprawdzić poprawność połączeń i stan wskaźnika optycznego. Regularna kontrola stanu wskaźnika pozwala na szybkie wykrycie awarii i wymianę wkładki.

FAQ

• Czy ten ogranicznik nadaje się do sieci TN? Tak, urządzenie jest kompatybilne z sieciami TT, IT i TN, jednak konfiguracja 3+1 RC jest optymalna dla sieci TT.
• Jakie jest maksymalne obciążenie prądowe? Parametr nie został określony w danych produktu. Wartość należy sprawdzić w dokumentacji technicznej producenta.
• Czy mogę samodzielnie wymienić wkładkę warystorową? Tak – modułowa konstrukcja umożliwia szybką wymianę wkładki bez demontażu podstawy. Zaleca się jednak wykonanie prac przez wykwalifikowany personel.
