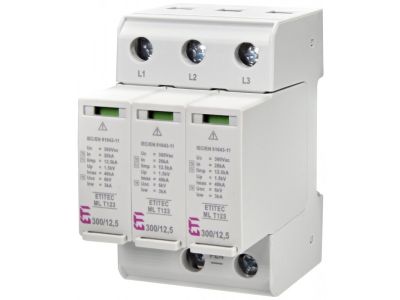

Ogranicznik przepięć, uniwersalny, TN-C, ETITEC ML T123 300/12,5 3+0, typ T1+T2+T3 (B+C+D) | 002440665 Eti

Opis i Kluczowe Cechy

Uniwersalny ogranicznik przepięć ETITEC ML T123 w systemie TN-C 3+0 to wielopoziomowe zabezpieczenie instalacji elektrycznych przed przepięciami Typu 1, 2 i 3 (B, C, D). Przeznaczony do montażu w rozdzielnicy głównej, chroni wrażliwe urządzenia przed skutkami bezpośrednich wyładowań atmosferycznych oraz przepięć łączeniowych. Modułowa konstrukcja z wymiennymi wkładkami warystorowymi zapewnia szybką naprawę w przypadku awarii, bez konieczności demontażu całej podstawy.

• Ochrona Typu 1, 2 i 3 (B+C+D): Kompleksowe zabezpieczenie przed przepięciami pochodzenia atmosferycznego i łączeniowego, dostosowane do norm IEC 61643-11.
• Prąd znamionowy 300/12,5 kA: Wysoka odporność na impulsy prądowe – skuteczne odprowadzanie energii przepięć do ziemi.
• Optyczny wskaźnik stanu: Zielone okienko sygnalizuje sprawność ogranicznika; brak koloru zielonego wskazuje na konieczność wymiany wkładki.
• Modułowa konstrukcja z wymiennymi wkładkami: Szybka wymiana uszkodzonego elementu bez demontażu podstawy, minimalizująca czas przestoju instalacji.
• System TN-C 3+0: Przeznaczony do sieci z uziemieniem ochronnym, gdzie przewód neutralny i ochronny są wspólne (np. instalacje przemysłowe).

Zgodność z Normami

Ogranicznik spełnia wymagania normy IEC 61643-11 dla ograniczników przepięć Typu 1, 2 i 3. Posiada deklarację zgodności CE i spełnia dyrektywę RoHS dotyczącą ograniczenia substancji niebezpiecznych.

Zastosowanie

Ogranicznik przepięć ETITEC ML T123 znajduje zastosowanie w instalacjach wymagających kompleksowej ochrony przeciwprzepięciowej, szczególnie w środowiskach narażonych na częste wyładowania atmosferyczne i zakłócenia sieci.

• Rozdzielnice główne w budynkach mieszkalnych, komercyjnych i przemysłowych.
• Instalacje fotowoltaiczne i systemy zasilania awaryjnego (UPS).
• Ochrona wrażliwej elektroniki przemysłowej (PLC, sterowniki, napędy).
• Sieci telekomunikacyjne i systemy alarmowe wymagające wysokiego poziomu ochrony.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami bezpieczeństwa. Urządzenie należy zamontować w rozdzielnicy głównej, na szynie DIN, z zachowaniem odstępów izolacyjnych. Podłączenie przewodu uziemiającego (PE) musi być wykonane w bezpośrednim sąsiedztwie ogranicznika, z możliwie najkrótszymi połączeniami. Należy zapewnić odpowiednie uziemienie o niskiej rezystancji. Przed montażem i po jego zakończeniu należy przeprowadzić pomiary rezystancji izolacji i uziemienia. Regularne przeglądy stanu wskaźnika optycznego i wymiana wkładek w razie konieczności są kluczowe dla utrzymania skuteczności ochrony.

FAQ

• Jakie typy ochrony zapewnia ogranicznik ETITEC ML T123? Ogranicznik oferuje ochronę Typu 1 (odprowadzanie energii wyładowań bezpośrednich), Typu 2 (ochrona przed przepięciami pośrednimi) i Typu 3 (ochrona urządzeń końcowych) – łącznie Typ B+C+D.
• Czy ogranicznik można stosować w sieci TN-S? Model ETITEC ML T123 3+0 jest przeznaczony dla systemu TN-C. Dla sieci TN-S zalecane są rozwiązania dedykowane (np. ograniczniki 4+0 lub z separacją biegunów).
• Jak często należy wymieniać wkładki warystorowe? Częstotliwość wymiany zależy od lokalnych warunków (częstotliwości wyładowań, jakości sieci). Zaleca się regularną kontrolę wskaźnika optycznego i wymianę wkładek przy braku sygnalizacji zielonego koloru.
