Ogranicznik przepięć, uniwersalny, ETITEC ML T123 300/12,5 1+0 RC, typ T1+T2+T3 (B+C+D) | 002440662 Eti

Opis i Kluczowe Cechy

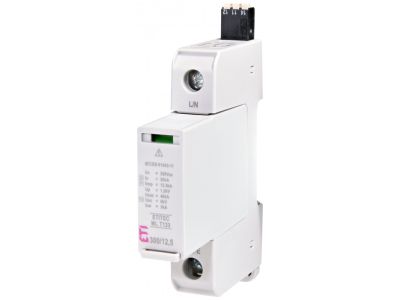

Ogranicznik przepięć ETITEC ML T123 300/12,5 1+0 RC to modułowe rozwiązanie zapewniające kompleksową ochronę instalacji elektrycznych przed przepięciami Typu 1, Typu 2 i Typu 3 (B, C, D). Przeznaczony do montażu w rozdzielnicy głównej, chroni urządzenia i instalację przed skutkami bezpośrednich i pośrednich wyładowań atmosferycznych oraz przepięć łączeniowych. Wersja RC wyposażona jest w styki zdalnej sygnalizacji uszkodzenia.

• Ochrona Typu 1+2+3 (B+C+D): Skuteczna ochrona przed przepięciami piorunowymi, łączeniowymi i urządzeń wrażliwych – kompleksowe zabezpieczenie instalacji.
• Modułowa konstrukcja z wymienną wkładką warystorową: Szybka wymiana uszkodzonego elementu bez konieczności demontażu podstawy – minimalizacja przestojów.
• Optyczny wskaźnik uszkodzenia: Zielone okienko sygnalizuje sprawność ogranicznika; brak koloru zielonego wskazuje na awarię – natychmiastowa identyfikacja problemu.
• Styki zdalnej sygnalizacji uszkodzenia (wersja RC): Możliwość podłączenia do systemów monitoringu lub sterowania – integracja z inteligentnymi instalacjami.
• Prąd znamionowy 12,5 kA: Odporność na duże prądy wyładowcze, zapewniająca skuteczną ochronę nawet w przypadku silnych skoków napięcia.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11:2012 oraz dyrektywy RoHS, co gwarantuje zgodność z europejskimi standardami bezpieczeństwa i ochrony środowiska. Posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Ogranicznik przepięć ETITEC ML T123 300/12,5 1+0 RC znajduje zastosowanie w instalacjach elektrycznych wymagających kompleksowej ochrony przed przepięciami, zarówno w budynkach mieszkalnych, jak i obiektach przemysłowych.

• Ochrona rozdzielnic głównych w budynkach mieszkalnych i biurowych przed przepięciami piorunowymi i łączeniowymi.
• Zabezpieczenie instalacji w budynkach przemysłowych, gdzie wymagana jest ochrona urządzeń wrażliwych na skoki napięcia.
• Stosowanie w instalacjach zasilających systemy telekomunikacyjne, komputerowe i automatyki budynkowej – ochrona przed zniszczeniem delikatnych komponentów elektronicznych.
• Wyposażenie rozdzielnic w obiektach o podwyższonym ryzyku występowania przepięć (np. w pobliżu linii energetycznych lub na terenach górskich).

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowanego elektryka z uprawnieniami SEP, zgodnie z instrukcją producenta. Ogranicznik należy montować w rozdzielnicy głównej, na szynie DIN, w miejscu chronionym przed wilgocią i kurzem. Wartości prądów znamionowych i inne parametry muszą być dobrane zgodnie z projektem instalacji. Po montażu należy sprawdzić stan wskaźnika optycznego i przeprowadzić testy działania zgodnie z zaleceniami normy PN-EN 61643-11.

FAQ

• Czym różni się wersja RC od standardowej? Wersja RC wyposażona jest w dodatkowe styki zdalnej sygnalizacji uszkodzenia, umożliwiające podłączenie do systemów monitoringu lub sterowania. Pozwala to na ciągłą kontrolę stanu ogranicznika bez potrzeby fizycznej inspekcji.
• Jak interpretować oznaczenie 300/12,5? Liczba „300” oznacza maksymalny prąd wyładowczy (w kA), natomiast „12,5” to prąd znamionowy (w kA) – parametr określający odporność ogranicznika na przepięcia.
• Czy ogranicznik można stosować w instalacjach 3-fazowych? Standardowy model 1+0 RC jest dedykowany do instalacji 1-fazowych. Wersje 3-fazowe dostępne są w innych wariantach modelowych – sprawdź dokumentację produktu.
