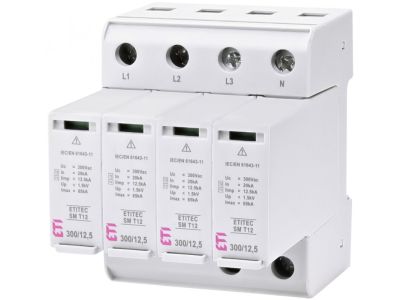

Ogranicznik przepięć typ1+2 klasa B+C, bez prądu upływu ETITEC SM T12 300/12,5 4+0 | 002440546 Eti

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC SM T12 300/12,5 4+0 to zaawansowane rozwiązanie klasy B+C (Typ 1 i Typ 2), zaprojektowane przez renomowanego producenta ETI. Urządzenie to stanowi fundament ochrony przeciwprzepięciowej w nowoczesnych instalacjach elektrycznych, łącząc w sobie zalety iskiernika i warystora połączonych szeregowo. Dzięki unikalnej konstrukcji hybrydowej, ogranicznik charakteryzuje się całkowitym brakiem prądu upływu, co eliminuje ryzyko przedwczesnego starzenia się komponentów oraz niepożądanych strat energii.

• Kombinowana ochrona T1+T2: Zapewnia kompleksowe zabezpieczenie przed bezpośrednimi wyładowaniami atmosferycznymi oraz przepięciami łączeniowymi w jednym module.
• Prąd impulsowy Iimp: Wartość 12,5 kA na biegun gwarantuje wysoką odporność na ekstremalne udary prądowe.
• Konfiguracja 4+0: Cztery tory ochronne dedykowane do systemów sieciowych wymagających pełnej ochrony wszystkich przewodów fazowych i neutralnego względem ziemi.
• Modułowa budowa: System wymiennych wkładek pozwala na błyskawiczną konserwację i wymianę uszkodzonego elementu bez konieczności demontażu podstawy z szyny DIN.
• Optyczna sygnalizacja stanu: Wyraźny wskaźnik na czole urządzenia (kolor zielony – sprawny, brak koloru/czerwony – uszkodzony) umożliwia natychmiastową weryfikację statusu ochrony.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach profesjonalnych. Ogranicznik spełnia wymagania normy PN-EN 61643-11, co klasyfikuje go jako bezpieczny element systemów ochrony niskiego napięcia. Dodatkowo, urządzenie jest w pełni zgodne z dyrektywą RoHS, co oznacza wyeliminowanie substancji szkodliwych dla środowiska w procesie produkcji, takich jak ołów czy rtęć.

Zastosowanie

ETITEC SM T12 300/12,5 4+0 jest dedykowany do montażu w rozdzielnicach głównych budynków mieszkalnych, komercyjnych oraz przemysłowych. Jest to idealne rozwiązanie dla obiektów wyposażonych w zewnętrzną instalację odgromową lub zasilanych z linii napowietrznych, gdzie ryzyko wystąpienia przepięć o wysokiej energii jest znaczne. Dzięki brakowi prądu upływu, ogranicznik ten doskonale sprawdza się w układach przedlicznikowych oraz w instalacjach, gdzie wymagana jest najwyższa precyzja i minimalizacja strat prądu.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla skuteczności ochrony przeciwprzepięciowej. Poniżej znajdują się wytyczne dla instalatorów:

• Montaż na szynie: Urządzenie należy zamontować na standardowej szynie TH-35 (DIN).
• Długość przewodów: Aby zminimalizować spadek napięcia na indukcyjności przewodów, łączna długość przewodów przyłączeniowych nie powinna przekraczać 0,5 metra.
• Przekroje przewodów: Zaleca się stosowanie przewodów miedzianych o przekroju dostosowanym do prądów wyładowczych (typowo od 16 mm² do 35 mm² dla głównego uziomu).
• Moment dokręcania: Należy przestrzegać zalecanego momentu dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków.

FAQ

1. Czy po zadziałaniu ogranicznika muszę wymieniać całe urządzenie?
Nie, dzięki modułowej konstrukcji wystarczy wymienić jedynie uszkodzoną wkładkę warystorową, co znacznie obniża koszty eksploatacji.

2. Co oznacza brak prądu upływu w tym modelu?
Oznacza to, że w stanie czuwania przez ogranicznik nie płynie prąd do ziemi. Jest to możliwe dzięki szeregowemu połączeniu iskiernika z warystorem, co zapobiega degradacji warystora pod wpływem napięcia roboczego.

3. Czy ten model posiada styki zdalnej sygnalizacji?
Model ETITEC SM T12 300/12,5 4+0 w wersji standardowej posiada sygnalizację optyczną. Wersje z dodatkowym oznaczeniem RC są wyposażone w styki pomocnicze do zdalnego monitoringu.
