Ogranicznik przepięć, typ CTKSA do głowic CTS, CTKSA 24kV 10kA/PL | 372345 Cellpack

Opis i Kluczowe Cechy

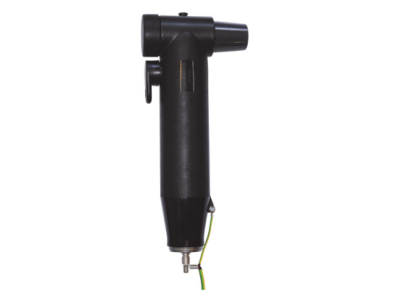

Ogranicznik przepięć CTKSA (symbol 372345) to kompaktowe urządzenie ochronne przeznaczone do montażu w głowicach konektorowych typu CTS. Zaprojektowany dla sieci średniego napięcia o maksymalnym napięciu pracy 24 kV i zdolności wyładowczej 10 kA, zapewnia skuteczną ochronę urządzeń i instalacji przed przepięciami atmosferycznymi i łączeniowymi. Kompaktowa konstrukcja umożliwia bezpośrednie przyłączenie do głowic CTS 630A, co upraszcza instalację i oszczędza miejsce.

• Napięcie pracy 24 kV: dedykowany do sieci średniego napięcia, gwarantuje bezpieczną pracę w standardowych układach SN.
• Prąd wyładowczy 10 kA: odporność na wysokie przepięcia chroni wrażliwe urządzenia, minimalizując ryzyko uszkodzeń i przestojów.
• Klasa DH: wysoka zdolność ochrony odgromowej, odpowiednia do zastosowań w rozdzielnicach SN i liniach napowietrznych.
• Kompaktowa konstrukcja do głowic CTS: bezpośredni montaż bez dodatkowych elementów łączeniowych, oszczędność miejsca i czasu instalacji.
• Zastosowanie wewnętrzne i napowietrzne: uniwersalność pozwala na stosowanie w różnych warunkach środowiskowych – od stacji transformatorowych po słupy liniowe.

Zgodność z Normami

Ogranicznik przepięć CTKSA został zaprojektowany zgodnie z międzynarodowymi standardami dotyczącymi urządzeń ochrony odgromowej i przepięciowej. Posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej obowiązujących na rynku europejskim. Produkt jest zgodny z ogólnymi normami branżowymi dla ograniczników SN (tj. serii IEC/EN 60099), co gwarantuje niezawodność w trudnych warunkach eksploatacyjnych.

Zastosowanie

Ogranicznik przepięć CTKSA znajduje zastosowanie w sieciach średniego napięcia, gdzie kluczowa jest ochrona urządzeń przed przepięciami. Dzięki kompaktowej formie i kompatybilności z głowicami CTS może być stosowany w różnych konfiguracjach systemowych.

• Ochrona transformatorów i rozdzielnic w stacjach transformatorowych SN/nN.
• Zabezpieczenie linii kablowych i napowietrznych przed przepięciami atmosferycznymi.
• Montaż w głowicach konektorowych CTS 630A w rozdzielnicach średniego napięcia.
• Instalacje wewnętrzne i napowietrzne wymagające niezawodnej ochrony przepięciowej.

Wskazówki Montażowe

Montaż i obsługa ogranicznika przepięć CTKSA mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP do pracy w sieciach średniego napięcia. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i uziemić instalację. Urządzenie montuje się bezpośrednio w głowicy konektorowej CTS (zgodnie z dokumentacją producenta), zwracając uwagę na prawidłowy moment dokręcania połączeń. Przekrój przewodów łączących należy dobrać do prądu wyładowczego 10 kA i wymogów sieci. Po instalacji sprawdzić ciągłość uziemienia oraz brak widocznych uszkodzeń mechanicznych.

FAQ

• Czy ogranicznik CTKSA może być stosowany w sieci 24 kV? Tak, maksymalne napięcie pracy wynosi 24 kV, co czyni go odpowiednim do typowych sieci średniego napięcia o tym poziomie napięcia.
• Jaka jest zdolność wyładowcza ogranicznika? Prąd wyładowczy znamionowy wynosi 10 kA (10 000 A), co zapewnia skuteczną ochronę przed typowymi przepięciami atmosferycznymi i łączeniowymi.
• Czy ogranicznik nadaje się do montażu na zewnątrz? Tak, produkt jest przeznaczony zarówno do instalacji wewnętrznych, jak i napowietrznych. Należy jednak upewnić się, że głowica CTS jest odpowiednia do warunków zewnętrznych (np. szczelna i odporna na UV).
