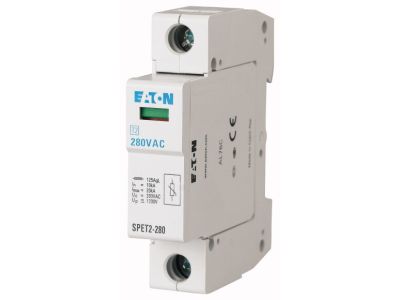

Ogranicznik przepięć typ 2 (klasa C) 1-bieg. 20kA SPET2-280/1 | 168741 Eaton

Opis i Kluczowe Cechy

Ogranicznik przepięć EATON SPET2-280/1 (SKU: 168741) to wysokiej klasy urządzenie ochronne typu SPD T2 (klasa C), zaprojektowane do skutecznego zabezpieczania instalacji elektrycznych niskiego napięcia. Urządzenie to służy do ochrony systemów konsumenckich przed przepięciami przejściowymi, które mogą powstać w wyniku pośrednich uderzeń pioruna lub operacji łączeniowych w sieci energetycznej. Dzięki zastosowaniu zaawansowanej technologii warystorowej, ogranicznik zapewnia szybki czas reakcji i wysoką zdolność odprowadzania prądów udarowych o wartości znamionowej 20 kA.

• Konstrukcja 1-biegunowa: Pozwala na elastyczne konfigurowanie ochrony w układach sieciowych wymagających zabezpieczenia pojedynczych faz lub przewodu neutralnego.
• Kompatybilność Xtra Combinations: Pełna integracja z systemem rozdzielnic EATON pozwala na estetyczny i szybki montaż bez konieczności stosowania dodatkowych adapterów.
• Wymienne wkładki: Konstrukcja umożliwia łatwą konserwację i wymianę modułów ochronnych po ich zadziałaniu, bez konieczności demontażu całej podstawy z szyny DIN.
• Wysokie napięcie pracy: Napięcie trwałej pracy Uc na poziomie 280V AC gwarantuje stabilność w standardowych sieciach 230/400V.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co gwarantuje najwyższy poziom bezpieczeństwa i niezawodności. Ogranicznik spełnia wymagania klasy testowej II zgodnie z normą IEC 61643-1+A1 oraz jest klasyfikowany jako typ SPD T2 według europejskiej normy EN 61643-11. Stosowanie urządzenia jest w pełni zgodne z wytycznymi normy IEC 60364-5-53, klauzula 534, która określa zasady doboru i montażu urządzeń do ochrony przed przepięciami w instalacjach budynkowych.

Zastosowanie

Ogranicznik EATON SPET2-280/1 znajduje szerokie zastosowanie w sektorze mieszkaniowym, komercyjnym oraz przemysłowym. Jest dedykowany do montażu w rozdzielnicach głównych i podrozdzielnicach jako drugi stopień ochrony (po ogranicznikach typu 1). Idealnie nadaje się do zabezpieczania czułych odbiorników energii, takich jak systemy automatyki budynkowej, sprzęt RTV/AGD, systemy IT oraz oświetlenie LED, przed skutkami przepięć indukowanych w przewodach zasilających.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla skuteczności ochrony przeciwprzepięciowej. Poniżej znajdują się kluczowe zalecenia techniczne:

• Montaż na szynie DIN: Urządzenie przystosowane jest do standardowej szyny TS 35 mm.
• Długość przewodów: Zgodnie z zasadą kaskadowości, przewody łączące ogranicznik z szyną uziemiającą powinny być jak najkrótsze (optymalnie poniżej 0,5 m), aby zminimalizować impedancję pętli.
• Przekroje przewodów: Należy stosować przewody o odpowiednim przekroju znamionowym, dostosowanym do prądów udarowych, aby zapewnić bezpieczne odprowadzenie energii do ziemi.
• Moment dokręcania: Zaciski śrubowe należy dokręcać z momentem określonym przez producenta, co zapobiega przegrzewaniu się styków i gwarantuje trwałość połączenia elektrycznego.

FAQ

• Czy ten ogranicznik chroni przed bezpośrednim uderzeniem pioruna? Nie, SPET2-280/1 to ogranicznik Typu 2, przeznaczony do ochrony przed przepięciami indukowanymi i łączeniowymi. Do ochrony przed bezpośrednim wyładowaniem należy zastosować ogranicznik Typu 1 (klasy B).
• Jak sprawdzić, czy urządzenie jest sprawne? Ogranicznik posiada optyczny wskaźnik stanu na czole obudowy. Kolor zielony oznacza pełną sprawność, natomiast kolor czerwony sygnalizuje konieczność wymiany wkładki.
• Czy mogę zamontować ten produkt w rozdzielnicy innej marki? Tak, ogranicznik jest montowany na standardowej szynie DIN, jednak optymalną synergię i łatwość montażu uzyskuje się w systemach EATON Xtra Combinations.
