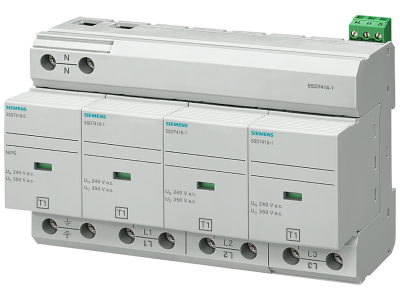

Ogranicznik przepięć typ 1, UC 350V, moduły wtykowe, 4-bieg., układ 3+1, do sieci TN-S I TT, Iimp 25 | 5SD7414-1 Siemens

Alternatywny kod produktu: 5SD74141

Opis i Kluczowe Cechy

Ogranicznik przepięć typu 1 firmy Siemens, model 5SD7414-1, to urządzenie ochrony odgromowej i przeciwprzepięciowej przeznaczone do sieci TN-S oraz TT. Dzięki prądowi udarowemu Iimp 25 kA (10/350 µs) zapewnia skuteczną ochronę przed bezpośrednim uderzeniem pioruna, a napięcie trwałej pracy UC 350 V pozwala na bezpieczną pracę w standardowych instalacjach elektrycznych. Czterobiegunowa konstrukcja w układzie 3+1 (trzy fazy + neutralny) oraz moduły wtykowe ułatwiają montaż i serwisowanie.

• Prąd udarowy Iimp 25 kA (10/350 µs): odprowadza energię bezpośredniego wyładowania atmosferycznego, chroniąc instalację i podłączone urządzenia przed zniszczeniem.
• Napięcie trwałej pracy UC 350 V AC/DC: dopasowane do napięcia sieci 230/400 V, gwarantuje długotrwałą niezawodność bez ryzyka przegrzania.
• Układ 3+1 (L1, L2, L3, N): dedykowany do sieci TN-S i TT, zapewnia kompleksową ochronę wszystkich przewodów fazowych oraz neutralnego.
• Moduły wtykowe: umożliwiają szybką i beznarzędziową wymianę wkładek przepięciowych po zadziałaniu, minimalizując czas przestoju.
• Typ 1 (klasa I): przeznaczony do instalacji w rozdzielnicach głównych budynków, gdzie wymagana jest ochrona przed skutkami bezpośredniego uderzenia pioruna.

Zgodność z Normami

Ogranicznik przepięć Siemens 5SD7414-1 jest zgodny z obowiązującymi normami europejskimi i posiada certyfikat CE. Jego konstrukcja i parametry spełniają wymagania stawiane urządzeniom ochrony przeciwprzepięciowej typu 1, co potwierdza jego skuteczność w instalacjach odgromowych i przeciwprzepięciowych.

Zastosowanie

Ogranicznik przepięć typ 1 z serii SENTRON znajduje zastosowanie w obiektach wymagających wysokiego poziomu ochrony odgromowej. Jest montowany w rozdzielnicach głównych budynków mieszkalnych, komercyjnych i przemysłowych.

• Ochrona głównej tablicy rozdzielczej w budynkach z instalacją odgromową – zabezpiecza przed bezpośrednim uderzeniem pioruna.
• Instalacje w strefach LPZ 0A i 0B (strefy narażone na bezpośrednie wyładowania) – redukcja przepięć do poziomu bezpiecznego dla urządzeń.
• Systemy zasilania w sieciach TN-S i TT – kompleksowa ochrona wszystkich przewodów (L1, L2, L3, N).
• Infrastruktura krytyczna i obiekty przemysłowe – zapewnienie ciągłości działania instalacji elektrycznej przy udarach piorunowych.

Wskazówki Montażowe

Montaż ogranicznika przepięć może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach zamykanych. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obciążalnością prądową i wymaganiami projektu instalacji odgromowej. Moment dokręcania zacisków oraz zalecany moment dokręcania należy sprawdzić w dokumentacji technicznej producenta. Przed pierwszym uruchomieniem sprawdzić poprawność podłączenia zgodnie z układem sieci (TN-S/TT) oraz stan wskaźnika zużycia.

FAQ

• Czy ogranicznik przepięć 5SD7414-1 posiada wskaźnik zużycia? Tak, w urządzeniu zastosowano optyczny wskaźnik stanu – zielone pole oznacza sprawność, czerwone sygnalizuje konieczność wymiany wkładki (na podstawie danych producenta).
• Jaki jest stopień ochrony IP tego ogranicznika? Producent nie podaje konkretnej wartości IP dla tego modelu. Standardowo aparatura modułowa montowana w rozdzielnicach zamykanych zapewnia ochronę przed dotykiem palcami (IP20).
• Jaki prąd udarowy Iimp ma ten ogranicznik? Urządzenie posiada prąd udarowy Iimp = 25 kA (10/350 µs), co kwalifikuje je jako typ 1 – odpowiednie do ochrony przed bezpośrednim uderzeniem pioruna.
