Ogranicznik przepięć TYP 1 + TYP 2 3-bieg. UC 335V moduły wtykowe | 5SD7413-2 Siemens

Alternatywny kod produktu: 5SD74132

Opis i Kluczowe Cechy

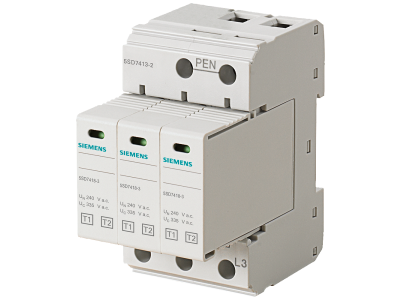

Ogranicznik przepięć Siemens SENTRON 5SD7413-2 to 3-biegunowe urządzenie typu 1+2 przeznaczone do ochrony instalacji elektrycznych przed skutkami wyładowań atmosferycznych i przepięć łączeniowych. Napięcie trwałe UC wynosi 335 V, co zapewnia skuteczne tłumienie przepięć w sieciach zasilających. Dzięki zastosowaniu modułów wtykowych możliwa jest szybka wymiana elementów ochronnych bez ingerencji w okablowanie. Urządzenie montowane jest na szynie TH35 (DIN) i wyróżnia się komfortową obsługą oraz wyrazistą sygnalizacją stanu.

• Typ 1+2 (T1+T2): Łączy funkcje ochrony przed bezpośrednim wyładowaniem piorunowym oraz przepięciami łączeniowymi – kompleksowe zabezpieczenie instalacji w jednym urządzeniu.
• Napięcie trwałe UC = 335 V: Dopasowane do sieci 230/400 V AC, umożliwia pracę bez ryzyka przyspieszonego zużycia w warunkach normalnego napięcia.
• Moduły wtykowe: Beznarzędziowa wymiana zużytego modułu ochronnego bez demontażu całego urządzenia – skrócenie czasu awaryjnego.
• Styk zdalnej sygnalizacji: Umożliwia przesyłanie informacji o stanie ogranicznika do systemu BMS lub PLC – bieżący nadzór nad ochroną odgromową.
• Wyraźne wskazanie błędów i kod Datamatrix: Szybka identyfikacja uszkodzonego modułu oraz łatwy dostęp do danych technicznych i historii serwisowej.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm dotyczących ochrony odgromowej i przeciwprzepięciowej. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Producent zapewnia deklarację właściwości zgodną z wymogami rynku instalacyjnego.

Zastosowanie

Ogranicznik przepięć Siemens 5SD7413-2 jest przeznaczony do ochrony instalacji niskiego napięcia w budynkach mieszkalnych, użyteczności publicznej oraz obiektach przemysłowych. Jego uniwersalna charakterystyka typu 1+2 sprawdza się we wszystkich strefach ochrony odgromowej (LPZ 0–2).

• Ochrona głównych rozdzielnic budynków przed bezpośrednim uderzeniem pioruna (typ 1) oraz przepięciami łączeniowymi (typ 2).
• Zabezpieczenie wrażliwych odbiorników, takich jak sterowniki PLC, centrale alarmowe, systemy BMS.
• Instalacje w obiektach infrastruktury krytycznej – szpitale, data center, stacje transformatorowe.
• Rozdzielnice pomocnicze w halach produkcyjnych, gdzie wymagana jest szybka regeneracja ochrony dzięki modułom wtykowym.

Wskazówki Montażowe

Montaż ogranicznika przepięć może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy instalować na szynie TH35 (DIN) w rozdzielnicy głównej lub podrozdzielnicy, zgodnie z dokumentacją producenta. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Przekrój przewodów przyłączeniowych dobrać zgodnie z obowiązującymi normami (zalecany min. 6 mm², ale ostateczna wartość według projektu instalacji). Moment dokręcania zacisków śrubowych – patrz instrukcja montażu dostarczona z urządzeniem. Wymiana modułu wtykowego odbywa się bez narzędzi – po wyjęciu zużytego elementu należy włożyć nowy moduł o tych samych parametrach.

FAQ

• Czy ogranicznik wymaga podłączenia przewodu ochronnego PE? Tak, urządzenie musi być podłączone do szyny PE (lub PEN w sieciach TN-C). Nieprawidłowe uziemienie uniemożliwia działanie ochrony przepięciowej.
• Jak sprawdzić, czy moduł ochronny jest uszkodzony? Urządzenie wyposażono w zielono-czerwoną sygnalizację na przedniej ściance – kolor zielony oznacza sprawność, czerwony wskazuje konieczność wymiany modułu. Dodatkowo styk zdalnej sygnalizacji przesyła sygnał do nadrzędnego systemu.
• Jaki jest stopień ochrony obudowy? Ogranicznik przeznaczony jest do montażu wewnątrz rozdzielnicy – jego stopień ochrony IP20 (ustalany przez obudowę rozdzielnicy) nie jest podawany jako parametr samego urządzenia. Należy zapewnić suchą, wentylowaną puszkę instalacyjną.
