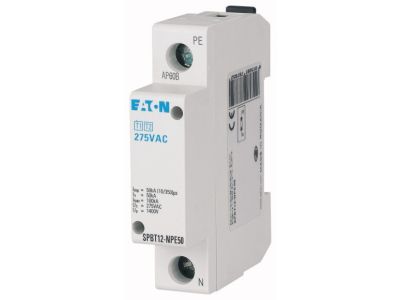

Ogranicznik przepięć typ 1+2 klasa B+C moduł NPE SPBT12-NPE50 | 184749 Eaton

Alternatywny kod produktu: SPBT12-NPE50

Opis i Kluczowe Cechy

Ogranicznik przepięć typu 1+2 klasy B+C w konfiguracji NPE (symbol 184749) to zaawansowane urządzenie do ochrony instalacji elektrycznych przed skutkami bezpośrednich i pośrednich wyładowań atmosferycznych oraz przepięć łączeniowych. Dzięki połączeniu dwóch stopni ochrony w jednym module umożliwia skuteczną i oszczędną przestrzeń w rozdzielnicy.

• Typ 1+2 (klasa B+C): zapewnia ochronę zarówno przed bezpośrednimi udarami piorunowymi (typ 1), jak i przepięciami łączeniowymi (typ 2) w jednym urządzeniu, co redukuje liczbę niezbędnych komponentów i upraszcza instalację.
• Konfiguracja NPE: dedykowana do ochrony między przewodem neutralnym a ziemią w układach TN-S, TN-C oraz TN-C-S, zwiększa skuteczność w odprowadzaniu prądów udarowych do uziomu.
• Zgodność z normami IEC/EN 61643-11: gwarantuje spełnienie wymogów bezpieczeństwa i niezawodności dla ograniczników przepięć przemysłowych i domowych.
• Kompaktowa konstrukcja modułowa: przystosowana do montażu na szynie TH35, co umożliwia szybką instalację w standardowych rozdzielnicach bez zbędnego zwiększania gabarytów.
• Klasa ochrony odgromowej III i IV: odpowiednia dla budynków o podstawowym i podwyższonym poziomie ochrony, zgodnie z normą IEC 62305.

Zgodność z Normami

Ogranicznik przepięć spełnia wymagania norm IEC 61643-1 oraz EN 61643-11 dla urządzeń typu T1/T2 (klasa B+C). Jest zgodny z wytycznymi normy IEC 60364-5-53 sekcja 534 dotyczącymi doboru i montażu SPD w instalacjach niskiego napięcia. Przeznaczony do stosowania w klasach ochrony odgromowej III i IV według IEC 62305. Posiada certyfikację CE.

Zastosowanie

Ogranicznik przepięć typu 1+2 NPE zalecany jest do ochrony instalacji elektrycznych w obiektach narażonych na bezpośrednie i pośrednie wyładowania piorunowe oraz przepięcia pochodzące od operacji łączeniowych. Sprawdza się w rozdzielnicach głównych budynków mieszkalnych, użyteczności publicznej i przemysłowych, szczególnie w układach z przewodem neutralnym (TN).

• Ochrona sieci zasilającej w strefach narażonych na bezpośrednie wyładowania piorunowe (LPZ 0A / LPZ 0B).
• Zabezpieczenie urządzeń wrażliwych w instalacjach zewnętrznych, takich jak oświetlenie, sterowniki czy systemy alarmowe.
• Stosowanie w systemach automatyki budynkowej i przemysłowej wymagających ciągłości zasilania i odporności na przepięcia.
• Ochrona przed przepięciami łączeniowymi w obwodach o dużych mocach przyłączeniowych (np. windy, pompy, klimatyzatory).

Wskazówki Montażowe

Montaż i podłączenie ogranicznika przepięć może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie montażowej TH35 w rozdzielnicy, zapewniając odpowiednią odległość od innych aparatów oraz minimalną długość przewodów przyłączeniowych. Przekrój przewodów należy dobrać do przewidywanego prądu udarowego zgodnie z dokumentacją producenta i normą IEC 60364-5-53. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Moment dokręcania zacisków oraz sposób podłączenia przewodu neutralnego (w przypadku modułu NPE) należy realizować ściśle według instrukcji producenta.

FAQ

• Jakie normy spełnia ten ogranicznik przepięć? Urządzenie spełnia wymagania norm IEC 61643-1, EN 61643-11 (typ T1/T2, klasa B+C) oraz jest zgodne z zaleceniami IEC 60364-5-53 sekcja 534. Zostało zaprojektowane do klas ochrony odgromowej III i IV według IEC 62305.
• Do jakich układów sieciowych jest dedykowany moduł NPE? Moduł NPE przeznaczony jest do stosowania w układach TN-S, TN-C oraz TN-C-S, gdzie służy do ochrony między przewodem neutralnym (N/PEN) a uziomem (PE). Zapewnia skuteczne odprowadzanie prądów udarowych w tych konfiguracjach.
• Czy ogranicznik wymaga dodatkowego zabezpieczenia nadprądowego? Zgodnie z dobrą praktyką i zaleceniami norm, przed ogranicznikiem przepięć należy zainstalować odpowiednie zabezpieczenie zwarciowe (bezpiecznik lub wyłącznik nadprądowy) o charakterystyce i wartości dobranej do prądu udarowego oraz instalacji – szczegółowe dane znajdują się w karcie katalogowej producenta.
