Ogranicznik przepięć typ 1+2 klasa B+C 3-bieg 12,5kA, SPBT12-280/3 | 158330 Eaton

Alternatywny kod produktu: SPBT12-280/3

Opis i Kluczowe Cechy

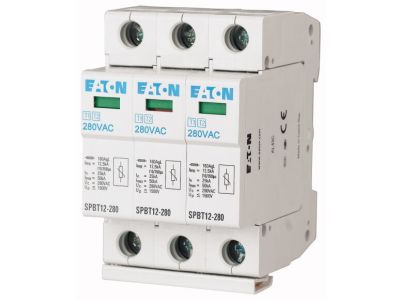

Ogranicznik przepięć typ 1+2 klasy B+C o symbolu SPBT12-280/3 (nr kat. 158330) przeznaczony jest do ochrony instalacji elektrycznych przed szkodliwymi skutkami bezpośrednich wyładowań atmosferycznych oraz przepięć łączeniowych powstających wewnątrz obiektu. Dzięki prądowi udarowemu 12,5 kA oraz trójbiegunowej konstrukcji zapewnia kompleksowe bezpieczeństwo w strefach o wysokim narażeniu na przepięcia.

• Typ 1+2 (klasa B+C): Łączy funkcje ochrony przed bezpośrednim wyładowaniem (klasa B) i przepięciami indukowanymi (klasa C), co pozwala na zastosowanie w rozdzielnicach głównych bez konieczności stosowania dodatkowych stopni ochrony.
• Prąd udarowy 12,5 kA: Wysoka zdolność odprowadzania energii udarowej zapewnia skuteczną ochronę nawet w obiektach narażonych na bezpośrednie trafienia pioruna, minimalizując ryzyko uszkodzenia instalacji i urządzeń.
• Trzy bieguny (3-bieg): Przeznaczony do sieci trójfazowych – zabezpiecza jednocześnie wszystkie przewody fazowe, co jest niezbędne w instalacjach przemysłowych i mieszkaniowych o układzie TN-C-S lub TN-S.
• Kompaktowa konstrukcja modułowa: Montaż na szynie TH35 umożliwia łatwą integrację z istniejącą rozdzielnicą, oszczędzając miejsce i upraszczając instalację.
• Zintegrowane zabezpieczenie termiczne i odłącznik: Wbudowany system odłącza ogranicznik od sieci w przypadku przeciążenia lub uszkodzenia, co zwiększa bezpieczeństwo eksploatacji (szczegóły w dokumentacji producenta).

Zgodność z Normami

Produkt spełnia wymagania obowiązujących europejskich norm dla ograniczników przepięć oraz posiada certyfikat CE. Zastosowane rozwiązania konstrukcyjne odpowiadają standardom DIN w zakresie montażu i bezpieczeństwa. Przed instalacją należy zapoznać się z kartą katalogową producenta.

Zastosowanie

Ogranicznik przepięć typ 1+2 SPBT12-280/3 znajduje zastosowanie w obiektach wymagających skutecznej ochrony odgromowej i przeciwprzepięciowej. Poniżej przedstawiono typowe scenariusze użycia:

• Ochrona rozdzielnic głównych w budynkach mieszkalnych oraz użyteczności publicznej – ogranicznik instaluje się w strefie LPZ 0A/0B, tuż za złączem kablowym.
• Instalacje przemysłowe, magazyny i hale produkcyjne – zabezpieczenie przed przepięciami pochodzącymi od wyładowań atmosferycznych oraz łączeń dużych odbiorników.
• Systemy fotowoltaiczne i stacje ładowania pojazdów elektrycznych – ochrona wrażliwych przetwornic i sterowników przed skokami napięcia.
• Automatyka budynkowa (BMS) oraz centrale alarmowe – zapewnienie ciągłości działania układów sterowania wrażliwych na przepięcia.

Wskazówki Montażowe

Montaż ogranicznika przepięć może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy głównej, zachowując możliwie najkrótsze połączenia (zasada długości przewodów 0,5 m). Przekrój przewodów przyłączeniowych należy dobrać zgodnie z zaleceniami producenta i maksymalnym prądem zwarciowym w punkcie instalacji. Moment dokręcania śrub zacisków – zgodnie z instrukcją dołączoną do produktu.

FAQ

• Jaki jest maksymalny prąd udarowy ogranicznika? Parametr prądu udarowego wynosi 12,5 kA dla typowych warunków udaru 8/20 µs (klasa C) oraz 10/350 µs (klasa B). Dokładne wartości podane są w karcie katalogowej produktu.
• Czy ogranicznik posiada sygnalizację uszkodzenia? Informacja o stanie technicznym – szczegóły w dokumentacji producenta. W standardowej wersji ogranicznik wyposażony jest w optyczny wskaźnik działania (zielony/czerwony) oraz styk do zdalnej sygnalizacji (jeśli występuje – sprawdź wersję).
• Jaki stopień ochrony obudowy (IP) ma to urządzenie? Typowy stopień ochrony dla aparatury modułowej montowanej w rozdzielnicy to IP20. Dokładna wartość dla modelu SPBT12-280/3 znajduje się w specyfikacji producenta.
