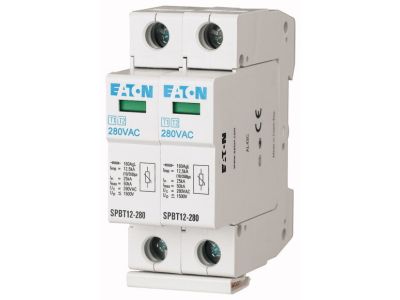

Ogranicznik przepięć typ 1+2 klasa B+C 2-bieg. 12,5kA, SPBT12-280/2 | 158309 Eaton

Opis i Kluczowe Cechy

Ogranicznik przepięć EATON SPBT12-280/2 to zaawansowane urządzenie ochronne klasy T1+T2 (dawniej B+C), zaprojektowane do kompleksowego zabezpieczania instalacji elektrycznych przed skutkami bezpośrednich i pośrednich wyładowań atmosferycznych oraz przepięć łączeniowych. Dzięki dwubiegunowej konstrukcji, aparat ten idealnie sprawdza się w systemach zasilania, gdzie wymagana jest wysoka niezawodność i kompaktowe wymiary. Kluczowym parametrem jest prąd udarowy Iimp wynoszący 12,5 kA na biegun, co pozwala na bezpieczne odprowadzenie energii wyładowania do uziomu, chroniąc czułą elektronikę oraz infrastrukturę budynku.

• Hybrydowa ochrona: Połączenie klasy 1 i 2 pozwala na redukcję liczby aparatów w rozdzielnicy przy zachowaniu najwyższych standardów bezpieczeństwa.
• Wysoka zdolność odprowadzania: Prąd udarowy 12,5 kA (10/350 µs) gwarantuje odporność na ciężkie warunki eksploatacyjne.
• Napięcie trwałej pracy: Wartość 280V AC zapewnia stabilną pracę w standardowych sieciach niskiego napięcia.
• Wskaźnik stanu: Wyraźna sygnalizacja optyczna pozwala na błyskawiczną weryfikację sprawności wkładki ochronnej bez użycia narzędzi pomiarowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w profesjonalnych aplikacjach elektroenergetycznych. Ogranicznik spełnia wymagania normy IEC/EN 61643-11, która definiuje parametry testowe dla urządzeń ochrony przeciwprzepięciowej niskiego napięcia. Dzięki certyfikacji uznanego producenta, jakim jest EATON, projektanci i instalatorzy mają pewność, że urządzenie zachowa deklarowane parametry ochronne przez cały okres eksploatacji, minimalizując ryzyko kosztownych awarii systemów IT i automatyki przemysłowej.

Zastosowanie

Ogranicznik SPBT12-280/2 znajduje szerokie zastosowanie w sektorze budownictwa mieszkaniowego, komercyjnego oraz w przemyśle. Jest dedykowany do montażu w rozdzielnicach głównych oraz podrozdzielnicach, szczególnie w obiektach wyposażonych w zewnętrzną instalację odgromową lub zasilanych z linii napowietrznych. Doskonale chroni:

• Systemy inteligentnego budynku (Smart Home) i sterowniki PLC.
• Sprzęt RTV/AGD oraz komputery biurowe.
• Układy zasilania awaryjnego i falowniki fotowoltaiczne.
• Infrastrukturę oświetleniową LED podatną na przepięcia sieciowe.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla skuteczności ochrony przeciwprzepięciowej. Ogranicznik EATON SPBT12-280/2 jest przystosowany do montażu na standardowej szynie DIN TH35. Podczas instalacji należy zwrócić szczególną uwagę na długość przewodów przyłączeniowych – powinny być one jak najkrótsze (zalecana łączna długość poniżej 0,5 m), aby zminimalizować spadki napięcia na indukcyjności przewodów. Przekrój przewodów przyłączeniowych powinien być dobrany zgodnie z dokumentacją techniczną, zazwyczaj wynosząc od 16 mm² do 35 mm² dla przewodów miedzianych, co zapewnia swobodny przepływ prądów udarowych. Należy również zachować odpowiedni moment dokręcania zacisków śrubowych, aby zagwarantować trwały styk elektryczny i odporność na drgania.

FAQ

1. Czy ten ogranicznik wymaga dobezpieczenia?
Tak, jeśli bezpiecznik główny w instalacji przekracza wartość wskazaną przez producenta (zazwyczaj 125A lub 160A gG), należy zastosować dodatkowe dobezpieczenie szeregowe.

2. Jak interpretować wskaźnik na froncie urządzenia?
Kolor zielony oznacza pełną sprawność urządzenia i aktywną ochronę. Kolor czerwony sygnalizuje uszkodzenie termiczne elementu warystorowego i konieczność niezwłocznej wymiany aparatu.

3. Czy model SPBT12-280/2 chroni przed bezpośrednim uderzeniem pioruna?
Tak, jako klasa T1 (B) jest zaprojektowany do odprowadzania części prądu piorunowego, jednak pełna skuteczność zależy od prawidłowo wykonanego uziom i instalacji odgromowej budynku.
