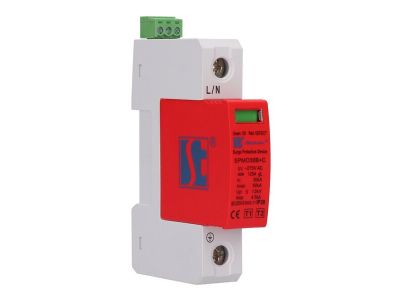

Ogranicznik przepięć typ 1+2 (klasa B+C) 1P warystorowy SPMO30B+C/1P | SPMO30B+C\1P Spamel

Opis i Kluczowe Cechy

Ogranicznik przepięć typ 1+2 (klasa B+C) marki SPAMEL, model SPMO30B+C/1P, to zaawansowane urządzenie ochronne zaprojektowane do zabezpieczania instalacji elektrycznych przed skutkami przepięć atmosferycznych oraz łączeniowych. Konstrukcja jednobiegunowa (1P) oparta na technologii warystorowej zapewnia błyskawiczny czas reakcji na pojawiające się przepięcie, co jest kluczowe dla ochrony czułych urządzeń elektronicznych. Dzięki połączeniu klas B i C, ogranicznik ten stanowi kompleksowe rozwiązanie, eliminując konieczność montażu dwóch oddzielnych modułów w rozdzielnicy, co pozwala na znaczną oszczędność miejsca na szynie montażowej.

• Technologia warystorowa: Zapewnia wysoką zdolność odprowadzania prądów udarowych bez występowania prądu następczego.
• Zintegrowana ochrona 1+2: Skutecznie redukuje energię przepięć pochodzących z bezpośrednich wyładowań w linię zasilającą oraz przepięć indukowanych.
• Wskaźnik stanu: Wyraźna sygnalizacja optyczna na czole urządzenia pozwala na szybką weryfikację sprawności wkładki ochronnej.
• Modułowa budowa: Umożliwia łatwą wymianę zużytego modułu bez konieczności demontażu całej podstawy aparatu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa, co gwarantuje jego niezawodność w warunkach przemysłowych i domowych. Ogranicznik spełnia wymagania normy PN-EN 61643-11, która definiuje parametry techniczne dla niskonapięciowych urządzeń ograniczających przepięcia. Posiadanie certyfikatów zgodności potwierdza, że urządzenie przeszło testy w zakresie wytrzymałości udarowej oraz bezpieczeństwa pożarowego, co jest niezbędne przy odbiorach technicznych instalacji elektrycznych przez nadzór budowlany.

Zastosowanie

Ogranicznik SPMO30B+C/1P znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz przemyśle. Jest dedykowany do montażu w rozdzielnicach głównych i piętrowych jako pierwszy i drugi stopień ochrony. Idealnie sprawdza się w:

• Budynkach mieszkalnych wyposażonych w instalację odgromową lub zasilanych z linii napowietrznych.
• Obiektach biurowych, gdzie wymagana jest wysoka ciągłość zasilania i ochrona infrastruktury IT.
• Zakładach produkcyjnych do zabezpieczania sterowników PLC oraz układów automatyki przed przepięciami sieciowymi.
• Instalacjach fotowoltaicznych po stronie AC w celu ochrony inwerterów.

Wskazówki Montażowe

Prawidłowy montaż jest warunkiem skutecznego działania ochrony przeciwprzepięciowej. Ogranicznik należy zamontować na standardowej szynie DIN TH35. Podczas instalacji należy zwrócić szczególną uwagę na:

• Długość przewodów: Przewody łączące ogranicznik z szynami zasilającymi powinny być jak najkrótsze (zalecana długość całkowita poniżej 0,5 m), aby zminimalizować spadki napięcia na indukcyjności przewodów.
• Przekrój przewodów: Należy stosować przewody miedziane o przekroju dostosowanym do prądów udarowych, zazwyczaj minimum 16 mm² dla przewodu uziemiającego w klasie 1+2.
• Moment dokręcania: Zaciski śrubowe muszą być dokręcone z odpowiednią siłą (zgodnie z dokumentacją techniczną producenta), aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków.
• Kolejność montażu: Urządzenie powinno być zainstalowane za głównym rozłącznikiem izolacyjnym, a przed wyłącznikami różnicowoprądowymi, aby uniknąć ich zbędnego wyzwalania podczas odprowadzania prądu udarowego.

FAQ

1. Czy wkładki w ograniczniku SPMO30B+C/1P są wymienne?
Tak, urządzenie posiada wymienny moduł ochronny. W przypadku zadziałania ochrony i zmiany koloru wskaźnika na czerwony, wystarczy wymienić samą wkładkę bez ingerencji w okablowanie podstawy.

2. Czy ten ogranicznik wymaga dobezpieczenia?
Wymóg dobezpieczenia zależy od wartości głównego bezpiecznika w instalacji. Jeśli bezpiecznik główny przekracza wartość wskazaną przez producenta (zazwyczaj 125A lub 160A gG), należy zastosować dodatkowe bezpieczniki topikowe przed ogranicznikiem.

3. Co oznacza klasa 1+2 (B+C)?
Oznacza to, że aparat łączy w sobie cechy ochrony zgrubnej (odprowadzanie dużych prądów piorunowych) oraz ochrony średniej (obniżanie napięcia do poziomu bezpiecznego dla większości odbiorników elektrycznych).
