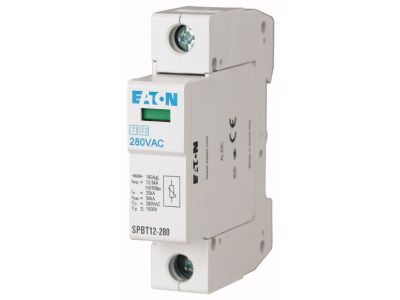

Ogranicznik przepięć typ 1+2 klasa B+C 1-bieg. 12,5kA, SPBT12-280/1 | 158306 Eaton

Opis i Kluczowe Cechy

Ogranicznik przepięć EATON SPBT12-280/1 to zaawansowane urządzenie ochronne klasy T1+T2 (dawniej B+C), zaprojektowane do kompleksowego zabezpieczania instalacji elektrycznych przed skutkami bezpośrednich i pośrednich wyładowań atmosferycznych oraz przepięć łączeniowych. Dzięki zdolności odprowadzania prądu udarowego (10/350 µs) na poziomie 12,5 kA na biegun, aparat ten stanowi pierwszą linię obrony w nowoczesnych systemach rozdzielczych. Jednobiegunowa konstrukcja pozwala na elastyczną konfigurację w układach sieciowych, zapewniając wysoki poziom bezpieczeństwa zarówno dla infrastruktury budynkowej, jak i czułych urządzeń elektronicznych.

• Hybrydowa ochrona: Połączenie klasy B i C w jednym module pozwala na redukcję kosztów oraz oszczędność miejsca w rozdzielnicy.
• Wysoka zdolność odprowadzania: Prąd impulsowy Iimp o wartości 12,5 kA gwarantuje wytrzymałość na ekstremalne obciążenia dynamiczne.
• Napięcie trwałej pracy: Parametr Uc na poziomie 280V AC zapewnia stabilną pracę w standardowych sieciach niskiego napięcia.
• Wskaźnik zadziałania: Wyraźna sygnalizacja optyczna pozwala na szybką weryfikację stanu technicznego wkładki ochronnej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w warunkach przemysłowych. Ogranicznik spełnia wymagania normy IEC/EN 61643-11, która definiuje parametry testowe dla urządzeń ochrony przeciwprzepięciowej niskiego napięcia. Dzięki certyfikacji uznanego producenta, jakim jest EATON, inżynierowie i instalatorzy mają pewność, że komponent ten gwarantuje deklarowany poziom ochrony Up oraz odpowiednią koordynację z innymi aparatami modułowymi w instalacji.

Zastosowanie

Ogranicznik SPBT12-280/1 znajduje szerokie zastosowanie w sektorze budownictwa mieszkaniowego, komercyjnego oraz w obiektach przemysłowych. Jest idealnym rozwiązaniem do montażu w rozdzielnicach głównych budynków zasilanych z linii napowietrznych lub wyposażonych w instalację odgromową. Chroni on nie tylko izolację przewodów, ale przede wszystkim kosztowne odbiorniki energii, takie jak systemy automatyki budynkowej, serwery, sprzęt RTV/AGD oraz układy sterowania przemysłowego, które są szczególnie wrażliwe na gwałtowne skoki napięcia.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla skuteczności ochrony przeciwprzepięciowej. Ogranicznik EATON SPBT12-280/1 jest przystosowany do montażu na standardowej szynie DIN (TS35). Podczas montażu należy zwrócić szczególną uwagę na:

• Długość przewodów: Przewody przyłączeniowe powinny być jak najkrótsze (zalecana łączna długość poniżej 0,5 m), aby zminimalizować indukowany spadek napięcia.
• Przekrój przewodów: Należy stosować przewody o odpowiednim przekroju poprzecznym, dostosowanym do prądów udarowych, zgodnie z dokumentacją techniczną producenta.
• Moment dokręcania: Zaciski śrubowe wymagają dokręcenia z odpowiednim momentem, co zapewnia trwały styk elektryczny i odporność na drgania oraz udary termiczne.
• Koordynacja: W przypadku rozbudowanych instalacji należy pamiętać o zachowaniu koordynacji kaskadowej z ogranicznikami typu 3 (klasa D) montowanymi bezpośrednio przy odbiornikach.

FAQ

1. Czy ogranicznik SPBT12-280/1 wymaga dobezpieczenia?
Tak, w przypadku gdy bezpiecznik główny w instalacji przekracza wartość określoną przez producenta w karcie katalogowej, należy zastosować odpowiednie dobezpieczenie szeregowe.

2. Jak interpretować wskaźnik na froncie urządzenia?
Kolor zielony oznacza, że ogranicznik jest sprawny i zapewnia ochronę. Kolor czerwony sygnalizuje uszkodzenie elementu warystorowego i konieczność niezwłocznej wymiany aparatu.

3. Czy ten model nadaje się do ochrony fotowoltaiki?
Ten konkretny model jest przeznaczony do ochrony strony AC (prądu przemiennego). Do ochrony strony DC instalacji fotowoltaicznej należy stosować dedykowane ograniczniki serii PV.
