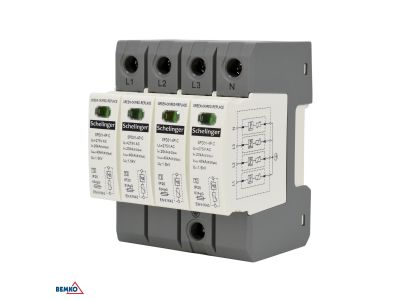

Ogranicznik przepięć T2 ( klasa C ) 4P 230V AC Schelinger | A51-SPD01-4P-C Bemko

Opis i Kluczowe Cechy

Ogranicznik przepięć T2 (klasa C) marki Schelinger, sygnowany przez renomowanego producenta BEMKO, to zaawansowane urządzenie ochronne zaprojektowane do zabezpieczania instalacji elektrycznych niskiego napięcia przed skutkami przepięć indukowanych oraz łączeniowych. Model o konfiguracji 4P (czteropolowy) jest dedykowany do pracy w sieciach trójfazowych, zapewniając kompleksową ochronę wszystkich przewodów czynnych oraz przewodu neutralnego. Dzięki zastosowaniu wysokiej jakości warystorów, urządzenie charakteryzuje się krótkim czasem reakcji, co jest kluczowe dla bezpieczeństwa czułej aparatury modułowej oraz odbiorników końcowych.

• Konfiguracja 4P: Pełna ochrona w układach sieciowych wymagających zabezpieczenia czterech torów prądowych.
• Klasa ochrony T2 (C): Przeznaczony do ochrony przed przepięciami o średnich wartościach energii, typowo instalowany w rozdzielnicach piętrowych lub głównych jako drugi stopień ochrony.
• Wymienne wkładki: Konstrukcja umożliwia szybką wymianę modułu ochronnego po jego zadziałaniu bez konieczności demontażu całej podstawy z szyny DIN.
• Wskaźnik stanu: Czytelna sygnalizacja optyczna na czole urządzenia informuje o sprawności modułu (kolor zielony) lub konieczności jego wymiany (kolor czerwony).

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa, co gwarantuje jego niezawodność w warunkach przemysłowych i domowych. Ogranicznik spełnia wymagania normy PN-EN 61643-11, która definiuje parametry techniczne i metody badań dla niskonapięciowych urządzeń ograniczających przepięcia. Posiada certyfikację CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa użytkowania oraz ochrony zdrowia i środowiska.

Zastosowanie

Ogranicznik przepięć Schelinger A51-SPD01-4P-C znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym, komercyjnym oraz w obiektach przemysłowych. Jest niezbędnym elementem systemów automatyki budynkowej, serwerowni oraz wszędzie tam, gdzie występują urządzenia elektroniczne wrażliwe na nagłe skoki napięcia w sieci 230/400V AC. Idealnie sprawdza się jako zabezpieczenie drugiego stopnia, współpracując z ogranicznikami klasy T1 w celu stworzenia wielostopniowego systemu ochrony przeciwprzepięciowej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Poniżej znajdują się kluczowe wytyczne instalacyjne:

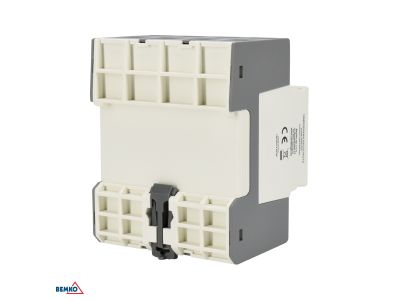

• Montaż na szynie: Urządzenie jest przystosowane do standardowej szyny montażowej DIN TH35, co zapewnia łatwą integrację w typowych rozdzielnicach modułowych.
• Przewody przyłączeniowe: Zaleca się stosowanie przewodów o odpowiednim przekroju poprzecznym, aby zminimalizować impedancję pętli zwarcia i zapewnić skuteczne odprowadzenie ładunku do ziemi.
• Długość przewodów: Zgodnie z zasadą kaskadowości, przewody łączące ogranicznik z szyną uziemiającą powinny być jak najkrótsze (optymalnie poniżej 0,5 m), co znacząco podnosi efektywność ochrony.
• Moment dokręcania: Należy przestrzegać zalecanego momentu dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków i zapewnić trwałe połączenie elektryczne.

FAQ

1. Czy po zadziałaniu ogranicznika muszę wymieniać całe urządzenie?
Nie, konstrukcja typu modułowego pozwala na wymianę jedynie zużytej wkładki warystorowej, co znacznie obniża koszty eksploatacji i skraca czas przestoju instalacji.

2. Jak sprawdzić, czy ogranicznik nadal chroni moją instalację?
Należy regularnie kontrolować okienko inspekcyjne na froncie modułów. Kolor zielony oznacza pełną gotowość do pracy, natomiast kolor czerwony sygnalizuje uszkodzenie termiczne warystora i konieczność niezwłocznej wymiany wkładki.

3. Czy ogranicznik T2 chroni przed bezpośrednim uderzeniem pioruna?
Ograniczniki klasy T2 (C) służą do ochrony przed przepięciami indukowanymi oraz przepięciami powstałymi w wyniku operacji łączeniowych w sieci. W przypadku ryzyka bezpośredniego wyładowania w budynek, należy zastosować układ skoordynowany z ogranicznikiem klasy T1 (B).
