Ogranicznik przepięć T2 (C) - do systemów PV ETITEC EM T2 PV 1100/20 Y | 002440623 Eti

Opis i Kluczowe Cechy

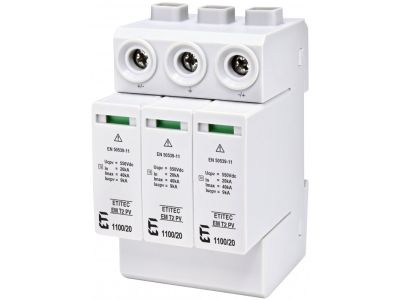

Ogranicznik przepięć ETITEC EM T2 PV 1100/20 Y to zaawansowane rozwiązanie techniczne od renomowanego producenta ETI, zaprojektowane specjalnie z myślą o rygorystycznych wymaganiach systemów fotowoltaicznych. Urządzenie klasy T2 (Typ 2, dawniej klasa C) służy do ochrony modułów PV oraz inwerterów przed skutkami przepięć indukowanych, wywołanych przez pośrednie wyładowania atmosferyczne oraz operacje łączeniowe w sieci DC. Kluczowym elementem konstrukcyjnym jest zastosowanie trzech wysokiej jakości warystorów w układzie połączeń typu Y. Taka konfiguracja zapewnia pełną ochronę między biegunami dodatnim i ujemnym a ziemią, co jest krytyczne dla zachowania ciągłości pracy elektrowni słonecznej.

• Układ Y z zabezpieczeniem termicznym: Każdy z trzech modułów warystorowych posiada indywidualny odłącznik termiczny, który w przypadku przeciążenia bezpiecznie odłącza uszkodzony element, zapobiegając ryzyku pożaru.
• Wysokie napięcie pracy: Urządzenie jest przystosowane do pracy w systemach o napięciu stałym do 1100V DC, co czyni je kompatybilnym z większością nowoczesnych instalacji komercyjnych i domowych.
• Wymienne wkłady: Konstrukcja modułowa pozwala na szybką wymianę zużytego wkładu bez konieczności demontażu całej podstawy z szyny montażowej.
• Wizualna sygnalizacja stanu: Wyraźny wskaźnik na czole urządzenia informuje instalatora o stanie sprawności elementu ochronnego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami dotyczącymi ochrony przeciwprzepięciowej w systemach fotowoltaicznych. Spełnia wymagania normy PN-EN 50539-11, co gwarantuje, że ogranicznik zachowuje swoje parametry ochronne w specyficznych warunkach pracy prądu stałego (DC), gdzie łuk elektryczny jest znacznie trudniejszy do ugaszenia niż w systemach AC. Dzięki certyfikacji ETI, projektanci i wykonawcy mają pewność, że stosują komponent dopuszczony do profesjonalnego użytku w Unii Europejskiej.

Zastosowanie

Ogranicznik ETITEC EM T2 PV 1100/20 Y znajduje zastosowanie przede wszystkim w:

• Instalacjach fotowoltaicznych na dachach budynków: Szczególnie w obiektach, które nie posiadają zewnętrznej instalacji odgromowej, a wymagają ochrony przed przepięciami indukowanymi.
• Farmach fotowoltaicznych: Jako element zabezpieczający w skrzynkach przyłączeniowych DC (String Boxes).
• Ochronie inwerterów: Montowany bezpośrednio przed falownikiem w celu zabezpieczenia jego czułych układów elektronicznych przed przepięciami od strony paneli.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla skuteczności ochrony przeciwprzepięciowej. Należy przestrzegać następujących zasad:

• Montaż na szynie DIN: Urządzenie jest przystosowane do standardowej szyny TH35 (35 mm), co ułatwia integrację w typowych rozdzielnicach elektrycznych.
• Długość przewodów: Aby zminimalizować spadek napięcia na przewodach podczas przepływu prądu wyładowczego, łączna długość przewodów przyłączeniowych nie powinna przekraczać 0,5 metra.
• Przekrój przewodów: Zaleca się stosowanie przewodów miedzianych o odpowiednim przekroju (zazwyczaj od 6 mm² do 25 mm²), aby zapewnić niską impedancję drogi odprowadzania ładunku do ziemi.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych (zgodnie z dokumentacją techniczną, zazwyczaj ok. 2-4 Nm), aby uniknąć przegrzewania się styków.

FAQ

1. Czy ten ogranicznik chroni przed bezpośrednim uderzeniem pioruna w panele?
Nie, ETITEC EM T2 PV jest ogranicznikiem Typu 2, przeznaczonym do ochrony przed wyładowaniami pośrednimi i przepięciami łączeniowymi. W przypadku ryzyka bezpośredniego uderzenia pioruna należy zastosować ograniczniki Typu 1+2 (T1+T2).

2. Co oznacza układ Y w tym urządzeniu?
Układ Y to specjalna konfiguracja trzech warystorów, która eliminuje przepływ prądu roboczego przez elementy ochronne w normalnych warunkach pracy i zapewnia skuteczną ochronę różnicową oraz wspólną w obwodach DC.

3. Czy po zadziałaniu wskaźnika na czerwono muszę wymienić całe urządzenie?
Nie, dzięki modułowej budowie wystarczy wymienić tylko uszkodzony wkład (moduł), co znacznie obniża koszty eksploatacji i skraca czas serwisowania instalacji.
