Ogranicznik przepięć T2 40kA 4P IT-440V | 412233 Legrand

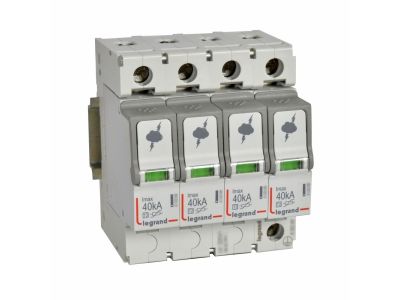

Opis i Kluczowe Cechy

Ogranicznik przepięć typu 2 (dawniej klasa C) 412233 przeznaczony do ochrony instalacji elektrycznych przed skutkami przepięć atmosferycznych i łączeniowych. Urządzenie w wykonaniu 4P (czterobiegunowym) oferuje prąd udarowy Imax 40 kA na biegun (impuls 8/20 µs) oraz prąd znamionowy In 20 kA, co zapewnia skuteczne ograniczenie przepięć w sieciach 230/400 V~, 50/60 Hz. Kompaktowa budowa o szerokości 4 modułów (70 mm) ułatwia montaż w rozdzielnicach modułowych.

• Prąd udarowy Imax 40 kA / biegun: wysoka zdolność do odprowadzania energii przepięcia, chroniąca wrażliwe odbiorniki w instalacjach o znacznym ryzyku wyładowań atmosferycznych.
• Prąd znamionowy In 20 kA / biegun: gwarantuje niezawodne działanie przy typowych udarach występujących w sieciach zasilających.
• Napięcie maksymalne Uc 440 V~: umożliwia pracę w sieciach TT, TNC, TNS bez ryzyka uszkodzenia warystora przy podwyższonym napięciu sieci.
• Poziom ochrony Up ≤ 2,1 kV: niski poziom napięcia ograniczonego skutecznie zabezpiecza wrażliwe urządzenia końcowe przed przepięciami.
• Wymienne wkłady z wskaźnikiem stanu: zielony wkład sprawny, pomarańczowy sygnalizuje potrzebę wymiany – upraszcza konserwację i zwiększa bezpieczeństwo instalacji.
• Wyposażony w styk alarmowy: umożliwia zdalną sygnalizację uszkodzenia wkładu (parametry styku zgodne z dokumentacją producenta).

Zgodność z Normami

Ogranicznik spełnia wymagania norm IEC/EN 61643-11 (typ 2). Posiada oznaczenie CE i jest przeznaczony do instalacji zgodnie z obowiązującymi przepisami krajowymi. Wszelkie prace montażowe i serwisowe powinny być wykonywane zgodnie z wytycznymi producenta.

Zastosowanie

Ogranicznik przepięć T2 dedykowany jest do ochrony rozdzielnic obwodowych w dużych instalacjach elektrycznych – zarówno w budynkach mieszkalnych, komercyjnych, jak i przemysłowych. Sprawdza się w sieciach TT, TNC oraz TNS.

• Ochrona głównych rozdzielnic w obiektach użyteczności publicznej przed przepięciami atmosferycznymi.
• Zabezpieczenie instalacji przemysłowych z wrażliwymi sterownikami PLC i układami automatyki.
• Stosowanie w budynkach mieszkalnych wielorodzinnych jako ochrona przed przepięciami od linii napowietrznych.
• Współpraca z istniejącymi systemami odgromowymi w strefach zagrożenia wyładowaniami.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie należy instalować na szynie TH35 (DIN) w rozdzielnicy o odpowiednim stopniu ochrony. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony potencjału. Przekrój przewodów należy dobrać do prądu zwarcia w punkcie instalacji – zalecane zabezpieczenie nadprądowe to S 300 TX3/DX3 C 25A (zgodnie z danymi producenta). Momenty dokręcania zacisków stosować zgodnie z dokumentacją techniczną. Wkłady wymieniać przy pomarańczowym wskaźniku stanu.

FAQ

• Jak interpretować wskaźnik stanu wkładu? Zielony wskaźnik oznacza, że warystor jest sprawny. Pomarańczowy – wkład uległ zużyciu i wymaga niezwłocznej wymiany. Wymianę wykonać po odłączeniu napięcia.
• Jaki jest zalecany bezpiecznik nadprądowy do tego ogranicznika? Producent zaleca stosowanie wyłącznika nadprądowego typu S 300 TX3/DX3 o charakterystyce C i prądzie znamionowym 25 A. Zapoznaj się z dokumentacją techniczną dla konkretnego układu sieci.
• Czy ogranicznik można stosować w sieci IT? Zgodnie z danymi katalogowymi urządzenie przeznaczone jest do sieci TT, TNC, TNS (Uc 440 V~). W przypadku sieci IT należy skonsultować zgodność z normą IEC/EN 61643-11 i lokalnymi przepisami.
