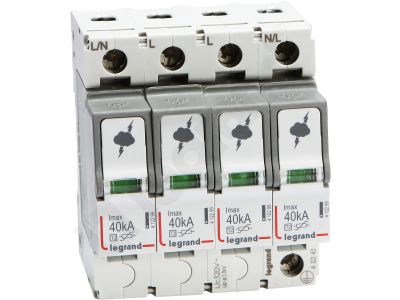

Ogranicznik przepięć T2 40kA 4P | 412243 Legrand

Opis i Kluczowe Cechy

Ogranicznik przepięć Typ 2 (dawniej klasa C) marki LEGRAND o numerze katalogowym 412243 to zaawansowane urządzenie ochronne zaprojektowane do zabezpieczania instalacji elektrycznych przed skutkami przepięć indukowanych oraz łączeniowych. Urządzenie charakteryzuje się wykonaniem czterobiegunowym (4P), co pozwala na kompleksową ochronę w układach wielofazowych. Dzięki zastosowaniu wysokiej jakości technologii warystorowej, ogranicznik zapewnia błyskawiczną reakcję na pojawiające się przepięcia w sieciach zasilających o napięciu znamionowym 230/400 V~ i częstotliwości 50/60 Hz.

• Maksymalny prąd wyładowczy (Imax): Wynosi aż 40 kA na biegun (przy impulsie 8/20 µs), co gwarantuje wysoką odporność na silne udary prądowe.
• Znamionowy prąd wyładowczy (In): Poziom 20 kA na biegun zapewnia stabilną pracę przy standardowych obciążeniach przepięciowych.
• Napięcie maksymalne (Uc): Parametr na poziomie 320 V~ pozwala na bezpieczną pracę w systemach o podwyższonej tolerancji napięciowej.
• Poziom ochrony (Up): Napięciowy poziom ochrony wynosi 1,7 kV, co skutecznie zabezpiecza czułe urządzenia elektroniczne przed uszkodzeniem.
• Wymienne wkłady: Urządzenie wyposażone jest w wymienne moduły z optyczną sygnalizacją stanu. Kolor zielony oznacza pełną sprawność, natomiast kolor pomarańczowy sygnalizuje konieczność niezwłocznej wymiany wkładu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi. Spełnia wymagania normy IEC/EN 61643-11, co potwierdza jego skuteczność jako ogranicznika Typu 2. Dzięki pełnej certyfikacji, aparat ten może być stosowany w profesjonalnych instalacjach budownictwa mieszkaniowego, komercyjnego oraz przemysłowego, zapewniając najwyższy poziom bezpieczeństwa pożarowego i elektrycznego.

Zastosowanie

Ogranicznik LEGRAND 412243 jest dedykowany do pracy w rozdzielnicach obwodowych jako drugi stopień ochrony. Jest to rozwiązanie uniwersalne, przystosowane do pracy w różnych układach sieciowych: TT, TNC oraz TNS. Ze względu na swoje parametry (Imax 40kA), jest szczególnie zalecany do instalacji elektrycznych o większej mocy, gdzie ryzyko wystąpienia przepięć jest znaczące. Idealnie sprawdza się w ochronie systemów automatyki budynkowej, sprzętu AGD/RTV oraz zaawansowanych systemów oświetleniowych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z poniższymi wytycznymi:

• Montaż na szynie: Aparat zajmuje szerokość 4 modułów (każdy po 17,5 mm) na standardowej szynie DIN TH35.
• Zabezpieczenie nadprądowe: Producent zaleca stosowanie dobezpieczenia w postaci wyłącznika nadprądowego S 300 TX3/DX3 o charakterystyce C i prądzie znamionowym 25A.
• Przewody: Należy dbać o jak najkrótsze połączenia przewodów uziemiających, aby zminimalizować impedancję pętli i zapewnić optymalny poziom ochrony Up.
• Moment dokręcania: Należy stosować się do zalecanych momentów dokręcania zacisków, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania styków.

FAQ

1. Czy po zadziałaniu ogranicznika muszę wymieniać całe urządzenie?
Nie, konstrukcja urządzenia pozwala na wymianę jedynie zużytego wkładu warystorowego. O konieczności wymiany poinformuje Cię wskaźnik optyczny zmieniając kolor z zielonego na pomarańczowy.

2. Czy ten ogranicznik chroni przed bezpośrednim uderzeniem pioruna?
Jest to ogranicznik Typu 2 (klasa C), przeznaczony do ochrony przed przepięciami indukowanymi i łączeniowymi. W przypadku ryzyka bezpośredniego uderzenia pioruna w budynek, należy zastosować ogranicznik Typu 1+2.

3. W jakich sieciach mogę zainstalować ten model?
Model 412243 jest w pełni kompatybilny z układami sieci TT, TNC oraz TNS, co czyni go niezwykle wszechstronnym komponentem w rękach instalatora.
