Ogranicznik przepięć T2 40kA 3P+N | 412247 Legrand

Opis i Kluczowe Cechy

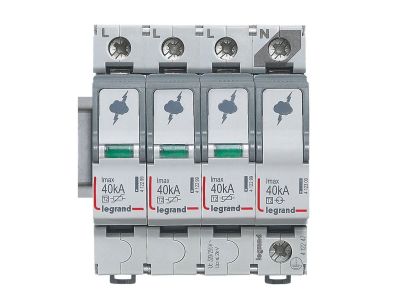

Ogranicznik przepięć typu 2 (dawniej klasa C) o symbolu 412247 przeznaczony do ochrony instalacji elektrycznych przed skutkami przepięć atmosferycznych i łączeniowych. Dzięki prądowi udarowemu Imax 40 kA/biegun i napięciu trwałej pracy Uc 320 V zapewnia skuteczną redukcję przepięć do bezpiecznego poziomu Up = 1,7 kV. Urządzenie wykonane w konfiguracji 3P+N, szerokość 4 modułów (70 mm), wyposażone w wymienne wkłady ze wskaźnikiem stanu (zielony – sprawny, pomarańczowy – wymagana wymiana). Technologia warystor + iskiernik gwarantuje niezawodne działanie w szerokim zakresie warunków sieci.

• Prąd udarowy Imax 40 kA/biegun (8/20 µs): wysoka zdolność odprowadzania energii przepięcia, co chroni instalację przed uszkodzeniem w przypadku wyładowań atmosferycznych.
• Napięcie trwałej pracy Uc 320 V~: umożliwia bezpieczną pracę w sieciach 230/400 V AC bez ryzyka przeciążenia warystora.
• Poziom ochrony Up 1,7 kV: skuteczne ograniczenie napięcia przepięciowego do wartości bezpiecznej dla wrażliwych odbiorników.
• Wymienne wkłady ze wskaźnikiem stanu: szybka wizualna kontrola sprawności – zielony oznacza gotowość, pomarańczowy sygnalizuje konieczność wymiany.
• Technologia warystor + iskiernik: łączy zalety obu rozwiązań – niskie napięcie ochronne i zdolność do odprowadzania prądów udarowych bez uszkodzeń.

Zgodność z Normami

Ogranicznik przepięć jest zgodny z normami IEC/EN 61643-11 dla urządzeń typu 2. Posiada certyfikat CE oraz spełnia wymagania dyrektyw unijnych dotyczących kompatybilności elektromagnetycznej i bezpieczeństwa.

Zastosowanie

Ogranicznik przeznaczony jest do montażu w rozdzielnicach głównych i podrozdzielnicach w instalacjach niskiego napięcia. Znajduje zastosowanie w obiektach mieszkalnych, komercyjnych i przemysłowych, szczególnie tam gdzie wymagana jest ochrona przed przepięciami o wysokiej energii.

• Ochrona sieci zasilającej w systemach TT, TNC i TNS – uniwersalność dla najpopularniejszych układów sieciowych.
• Zabezpieczenie rozdzielnic głównych i obwodowych w budynkach mieszkalnych i biurowych przed przepięciami atmosferycznymi.
• Instalacje przemysłowe z wrażliwymi sterownikami PLC, napędami i urządzeniami elektronicznymi – redukcja ryzyka awarii.
• Systemy automatyki budynkowej i instalacje fotowoltaiczne – dodatkowa ochrona przed przepięciami łączeniowymi i wyładowaniami pośrednimi.

Wskazówki Montażowe

Montaż ogranicznika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP w zakresie eksploatacji urządzeń elektrycznych do 1 kV. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych dobrać do prądu zwarciowego w punkcie instalacji – minimum 6 mm² Cu (zalecane 10 mm²). Zabezpieczenie nadprądowe zaleca się dobrać zgodnie z dokumentacją (np. wyłącznik nadprądowy C 25A). Moment dokręcania zacisków oraz szczegółowe wytyczne montażu znajdują się w instrukcji producenta.

FAQ

• Jak często należy wymieniać wkład ogranicznika? Wkład należy wymienić, gdy wskaźnik zmieni kolor z zielonego na pomarańczowy. Może to nastąpić po silnym przepięciu przekraczającym zdolność ochronną lub po naturalnym zużyciu warystora. Producent zaleca okresową kontrolę (np. raz w roku) oraz wymianę po każdym zdarzeniu przepięciowym, jeśli wskaźnik to sygnalizuje.
• Czy ogranicznik nadaje się do sieci TN-C? Wykonanie 3P+N jest dedykowane do sieci TT, TNC oraz TNS. W przypadku sieci TN-C (gdzie przewód PEN łączy N i PE) stosuje się odpowiedni wariant 3P (bez N) lub 3P+N z odpowiednim układem. Należy dobrać model do konkretnego systemu sieciowego – zalecamy sprawdzenie dokumentacji instalacji.
• Jaka jest różnica między typem 2 a typem 1? Typ 2 (dawniej klasa C) jest przeznaczony do ograniczania przepięć w rozdzielnicach obwodowych – odpowiada za ochronę przed przepięciami łączeniowymi i pośrednimi wyładowaniami. Typ 1 (klasa B) stosuje się przy wejściu do budynku do odprowadzania prądów udarowych z wyładowań bezpośrednich. W wielu instalacjach stosuje się kaskadę T1+T2.
