Ogranicznik przepięć T2 40kA 3P | 412242 Legrand

Opis i Kluczowe Cechy

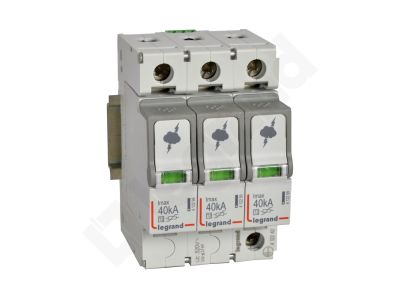

Ogranicznik przepięć T2 40kA 3P (symbol katalogowy 412242) to urządzenie typu 2 (dawniej klasa C) przeznaczone do ochrony instalacji elektrycznych 230/400 V~ przed skutkami przepięć pochodzących od udarów piorunowych pośrednich i łączeniowych. Dzięki prądowi udarowemu Imax = 40 kA/biegun (impuls 8/20 µs) oraz prądowi nominalnemu In = 20 kA/biegun zapewnia skuteczne ograniczanie energii przepięcia, a niski poziom ochrony Up = 1,7 kV minimalizuje ryzyko uszkodzenia wrażliwych odbiorników. Wykonanie 3P (trzy bieguny) oraz szerokość 3 modułów (17,5 mm każdy) ułatwia zabudowę w rozdzielnicach obwodowych. Zastosowana technologia warystorowa gwarantuje szybkie i niezawodne działanie.

• Prąd udarowy Imax = 40 kA/biegun (8/20 µs): Wysoka zdolność do odprowadzania energii przepięcia, zapewniająca ochronę instalacji nawet podczas silnych udarów.
• Prąd nominalny In = 20 kA/biegun: Gwarantuje wielokrotne zadziałanie bez degradacji elementu ochronnego, co przekłada się na długotrwałe bezpieczeństwo.
• Poziom ochrony Up = 1,7 kV: Niski poziom napięcia resztkowego chroni podłączone urządzenia przed przepięciami niebezpiecznymi dla izolacji.
• Wymienne wkłady ze wskaźnikiem stanu: Zielony – wkład sprawny, pomarańczowy – wkład do wymiany. Umożliwia szybką ocenę gotowości ochrony bez demontażu.
• Przystosowany do sieci TT, TNC, TNS: Uniwersalność zastosowania w różnych systemach uziemienia, co ułatwia dobór do istniejącej infrastruktury.

Zgodność z Normami

Ogranicznik przepięć spełnia wymagania normy IEC/EN 61643-11 (urządzenia do ochrony przed przepięciami w sieciach niskiego napięcia – część 11: Wymagania i badania). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Ogranicznik przepięć T2 40kA 3P jest zalecany do montażu w rozdzielnicach obwodowych budynków mieszkalnych, biurowych i przemysłowych, szczególnie tam gdzie wymagana jest ochrona przed przepięciami o średniej energii. Typowe scenariusze użycia:

• Zabezpieczenie rozdzielnic głównych i podrozdzielnic w instalacjach TT, TNC, TNS.
• Ochrona urządzeń wrażliwych (np. sterowniki PLC, systemy alarmowe, UPS) przed przepięciami łączeniowymi i pośrednimi wyładowaniami atmosferycznymi.
• Stosowanie jako element ochrony w liniach zasilających w obiektach użyteczności publicznej, biurach i zakładach produkcyjnych.
• Zastosowanie w instalacjach fotowoltaicznych i stacjach ładowania pojazdów elektrycznych (jako dodatkowa ochrona po stronie AC).

Wskazówki Montażowe

Montaż ogranicznika przepięć powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obowiązującymi przepisami (minimum 4 mm² Cu, zalecane 6–10 mm² w zależności od odległości). Moment dokręcania zacisków oraz sposób podłączenia (faza-N, faza-PE) należy realizować ściśle według dokumentacji producenta dołączonej do produktu. Zaleca się zastosowanie zabezpieczenia nadprądowego w postaci wyłącznika nadmiarowo-prądowego S 300 TX3/DX3 C 25A.

FAQ

• Czy ogranicznik posiada wbudowany wskaźnik uszkodzenia? Tak, zastosowano wymienne wkłady ze wskaźnikiem stanu: zielona barwa oznacza sprawność wkładu, pomarańczowa sygnalizuje konieczność jego wymiany.
• Jakie sieci zasilające obsługuje ogranicznik? Urządzenie jest przystosowane do pracy w sieciach TT, TNC oraz TNS, przy napięciu maksymalnym Uc = 320 V~.
• Jaki jest wymagany stopień ochrony IP dla montażu w rozdzielnicy? Ogranicznik przeznaczony jest do zabudowy wewnątrz rozdzielnicy o stopniu ochrony IP co najmniej IP20 (typowy dla aparatury modułowej). Sam produkt nie posiada własnego stopnia IP – klasyfikację określa obudowa.
