Ogranicznik przepięć T2 40 KA 2P | 412241 Legrand

Opis i Kluczowe Cechy

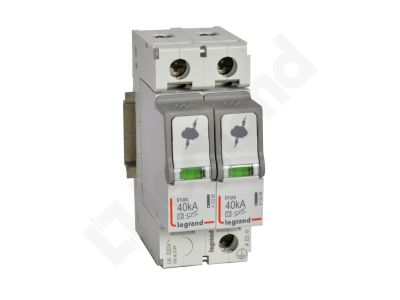

Ogranicznik przepięć Typ 2 (dawniej klasa C) o symbolu 412241 to profesjonalne urządzenie zabezpieczające instalacje elektryczne przed skutkami przepięć atmosferycznych i łączeniowych. Przystosowany do pracy w sieciach TT, TNC oraz TNS o napięciu 230/400 V~. Dzięki technologii warystorowej i prądzie wyładowczym Imax = 40 kA/biegun oraz In = 20 kA/biegun zapewnia skuteczne ograniczenie przepięć do poziomu Up = 1,7 kV, chroniąc wrażliwe odbiorniki. Wykonanie 2P (dwa bieguny) w obudowie modułowej o szerokości 2 modułów (17,5 mm) umożliwia łatwy montaż w rozdzielnicach na szynie TH35. Wyposażony w wymienne wkłady warystorowe z wizualnym wskaźnikiem stanu – zielony oznacza sprawność, pomarańczowy sygnalizuje konieczność wymiany.

• Prąd wyładowczy Imax = 40 kA/biegun (8/20 µs): Zdolność do bezpiecznego odprowadzenia bardzo wysokich prądów przepięciowych, co minimalizuje ryzyko uszkodzenia instalacji i podłączonych urządzeń.
• Napięcie ciągłe Uc = 320 V~: Gwarantuje stabilną pracę w sieciach o napięciu 230/400 V oraz wytrzymuje chwilowe podwyższenia napięcia bez degradacji.
• Poziom ochrony Up = 1,7 kV: Ogranicza przepięcie do bezpiecznej wartości, chroniąc wrażliwe układy elektroniczne przed przebiciem.
• Technologia warystorowa z wymiennymi wkładami: Umożliwia szybką i ekonomiczną regenerację funkcji ochronnej – wystarczy wymienić wkład, bez ingerencji w okablowanie.
• Wskaźnik stanu (zielony / pomarańczowy): Ułatwia kontrolę sprawności ogranicznika podczas przeglądów okresowych – brak konieczności stosowania dodatkowych mierników.
• Szerokość 2 moduły (17,5 mm): Kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy, ułatwia zabudowę w istniejących instalacjach.

Zgodność z Normami

Ogranicznik przepięć 412241 jest zgodny z normą IEC/EN 61643-11, co potwierdza jego przeznaczenie jako urządzenia typu 2 (dawniej klasa C) do ochrony przed przepięciami w instalacjach niskiego napięcia. Posiada certyfikację CE.

Zastosowanie

Ogranicznik przepięć T2 rekomendowany jest do stosowania w rozdzielnicach obwodowych w budynkach mieszkalnych, komercyjnych i przemysłowych. Chroni instalacje zasilające odbiorniki o znacznym poborze mocy przed przepięciami pochodzącymi od wyładowań atmosferycznych lub łączeń w sieci energetycznej.

• Ochrona głównych rozdzielnic w budynkach z instalacją odgromową – jako drugi stopień ochrony (typu 2) po ogranicznikach typu 1.
• Zabezpieczenie wrażliwych urządzeń elektronicznych (serwery, sterowniki PLC, systemy alarmowe) przed przepięciami indukowanymi w sieci.
• Instalacje w systemach zasilania awaryjnego i UPS – ochrona przed przepięciami powracającymi z obwodów odbiorczych.
• Rozdzielnice w obiektach użyteczności publicznej, gdzie wymagana jest ciągłość działania i odporność na przepięcia.

Wskazówki Montażowe

Montaż ogranicznika przepięć może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie instaluje się na szynie TH35 (DIN) w rozdzielnicy. Należy bezwzględnie odłączyć napięcie przed rozpoczęciem prac. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową i zaleceniami producenta – zalecane zabezpieczenie nadprądowe to wyłącznik nadprądowy S 300 TX3/DX3 C 25A (lub równoważny). Moment dokręcania zacisków należy stosować według dokumentacji technicznej producenta.

FAQ

• Jak sprawdzić, czy ogranicznik jest sprawny? Ogranicznik posiada wizualny wskaźnik stanu w okienku na obudowie. Kolor zielony oznacza sprawność wkładu warystorowego; pomarańczowy sygnalizuje, że wkład wyczerpał żywotność i wymaga wymiany. Wskazane jest okresowe sprawdzanie wskaźnika podczas przeglądów instalacji.
• Czy ten ogranicznik nadaje się do sieci jednofazowych? Ogranicznik został wykonany w konfiguracji 2P (dwa bieguny) i jest przeznaczony do pracy w sieciach TT, TNC, TNS 230/400 V. Może być stosowany w układach trójfazowych z przewodem neutralnym N (dla TNS – L1+L2+L3+N+PE, dla TT – L+N+PE). W sieci jednofazowej (L+N+PE) również znajdzie zastosowanie, chroniąc oba przewody robocze.
• Jakie zabezpieczenie nadprądowe jest zalecane przed ogranicznikiem? Producent zaleca stosowanie wyłącznika nadprądowego S 300 TX3/DX3 o charakterystyce C i prądzie znamionowym 25 A. Zapewnia to selektywność i ochronę przed zwarciami, nie zakłócając działania ogranicznika.
