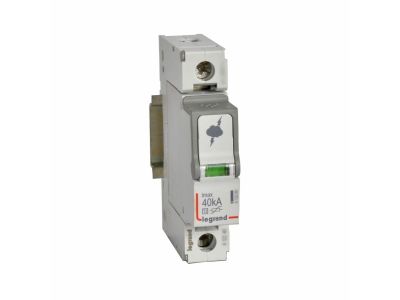

Ogranicznik przepięć T2 40 KA 1P IT-440V | 412230 Legrand

Opis i Kluczowe Cechy

Ogranicznik przepięć typu 2 (dawniej klasa C) o symbolu 412230 to jednobiegunowe urządzenie przeznaczone do ochrony instalacji elektrycznych przed skutkami przepięć atmosferycznych i łączeniowych. Dzięki prądowi maksymalnemu Imax = 40 kA (impuls 8/20 µs) zapewnia skuteczne odprowadzenie wysokich energii, a niski poziom ochrony Up = 2,1 kV chroni podłączone odbiorniki. Szerokość 1 modułu (17,5 mm) ułatwia montaż nawet w ciasnych rozdzielnicach.

• Imax = 40 kA/biegun (8/20 µs): wysoka zdolność do odprowadzania dużych prądów udarowych, co zapewnia niezawodną ochronę w przypadku silnych przepięć atmosferycznych.
• In = 20 kA/biegun: prąd znamionowy wyładowczy gwarantuje wielokrotną skuteczność ochrony przy typowych wyładowaniach.
• Uc = 440 V~ (napięcie maksymalne): pozwala na pracę w sieciach o podwyższonym napięciu roboczym, w tym w układach TT, TNC, TNS.
• Up = 2,1 kV (poziom ochrony): ogranicza przepięcie do bezpiecznego poziomu, chroniąc wrażliwą aparaturę elektryczną i elektroniczną.
• Wymienny wkład ze wskaźnikiem stanu: zielony – sprawny, pomarańczowy – wymiana; umożliwia szybką diagnostykę i łatwą konserwację bez demontażu listwy.

Zgodność z Normami

Ogranicznik przepięć spełnia wymagania normy IEC/EN 61643-11 dotyczącej urządzeń do ochrony przed przepięciami w instalacjach niskiego napięcia. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Ogranicznik T2 (dawniej klasa C) przeznaczony jest do montażu w rozdzielnicach obwodowych w instalacjach zasilających 230/400 V~, 50/60 Hz. Sprawdza się w następujących scenariuszach:

• Ochrona głównych rozdzielnic w budynkach mieszkalnych, biurowych i przemysłowych przed przepięciami atmosferycznymi.
• Zabezpieczenie podrozdzielnic oraz obwodów odbiorczych w układach TT, TNC, TNS.
• Współpraca z zabezpieczeniem nadprądowym S 300 TX3/DX3 C 25A (zalecane) dla pełnej koordynacji ochrony.
• Instalacje wymagające kompaktowej ochrony – jeden moduł na biegun pozwala zaoszczędzić miejsce w rozdzielnicy.

Wskazówki Montażowe

Montaż ogranicznika przepięć może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia od instalacji. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać do prądu obwodu (zalecane minimum 4 mm² dla obwodu zabezpieczonego wkładką C 25A). Momenty dokręcania zacisków stosować zgodnie z dokumentacją producenta.

FAQ

• Jak sprawdzić stan wkładu ogranicznika? Na przednim panelu znajduje się wskaźnik optyczny. Kolor zielony oznacza sprawny wkład, pomarańczowy sygnalizuje konieczność wymiany wkładu.
• Do jakich sieci mogę zastosować ten ogranicznik? Urządzenie przeznaczone jest do systemów TT, TNC, TNS o napięciu maksymalnym Uc = 440 V~.
• Jakie zabezpieczenie nadprądowe jest zalecane? Producent rekomenduje wyłącznik nadprądowy S 300 TX3/DX3 o charakterystyce C i prądzie znamionowym 25 A.
