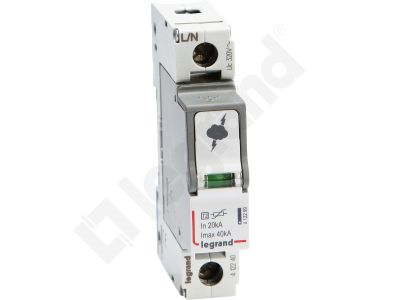

Ogranicznik przepięć T2 40 KA 1P | 412240 Legrand

Opis i Kluczowe Cechy

Ogranicznik przepięć Typ 2 (dawniej klasa C) o symbolu 412240 przeznaczony do ochrony instalacji elektrycznych przed skutkami przepięć w sieciach 230/400 V~, 50/60 Hz. Urządzenie w wykonaniu 1P, o szerokości 1 modułu (17,5 mm), wyposażone w wymienne wkłady warystorowe z wbudowanym wskaźnikiem stanu. Dzięki prądowi wyładowczemu Imax = 40 kA (8/20 µs) oraz poziomowi ochrony Up = 1,7 kV zapewnia skuteczne odprowadzanie energii przepięcia do ziemi, chroniąc wrażliwe odbiorniki w rozdzielnicach obwodowych.

• Imax = 40 kA/biegun (8/20 µs): wysoka zdolność odprowadzania energii przepięcia, co przekłada się na niezawodną ochronę instalacji nawet w warunkach silnych wyładowań atmosferycznych.
• In = 20 kA/biegun: prąd znamionowy wyładowczy zapewniający wielokrotną, bezpieczną pracę ogranicznika w typowych warunkach przepięciowych.
• Napięcie maksymalne (Uc) = 320 V~: umożliwia pracę w sieciach 230/400 V~ z marginesem bezpieczeństwa, bez ryzyka uszkodzenia warystora przy chwilowych wzrostach napięcia.
• Poziom ochrony (Up) = 1,7 kV: niski napięciowy poziom ochrony gwarantuje ograniczenie przepięcia do bezpiecznej wartości, chroniąc podłączone urządzenia.
• Wymienne wkłady ze wskaźnikiem stanu: wskaźnik zielony oznacza sprawność, pomarańczowy sygnalizuje konieczność wymiany wkładu – ułatwia szybką diagnostykę i konserwację.

Zgodność z Normami

Ogranicznik spełnia wymagania normy IEC/EN 61643-11, co potwierdza jego zgodność z europejskimi standardami dla urządzeń do ochrony przed przepięciami. Posiada certyfikację CE i jest przeznaczony do pracy w sieciach TT, TNC oraz TNS.

Zastosowanie

Ogranicznik przepięć Typ 2 (klasa C) zalecany jest do instalacji w rozdzielnicach obwodowych, gdzie stanowi drugi stopień ochrony przed przepięciami. Sprawdza się w obiektach mieszkalnych, biurowych i przemysłowych.

• Ochrona głównych tablic rozdzielczych w budynkach przed przepięciami pochodzenia atmosferycznego i łączeniowego.
• Zabezpieczenie obwodów gniazd wtyczkowych, oświetleniowych i siłowych w instalacjach o większej mocy.
• Stosowanie w sieciach TT, TNC, TNS jako element systemu ochrony odgromowej i przepięciowej.
• Współpraca z zalecanym zabezpieczeniem nadprądowym S 300 TX3/DX3 C 25A dla optymalnej selektywności i koordynacji.

Wskazówki Montażowe

Montaż i wymianę ogranicznika może wykonywać wyłącznie osoba z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie instaluje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obowiązującymi przepisami i prądem obciążenia. Moment dokręcania zacisków – według dokumentacji producenta. Zalecane zabezpieczenie nadprądowe przed ogranicznikiem to wkładka topikowa lub wyłącznik nadprądowy o charakterystyce C i prądzie 25 A.

FAQ

• Jak interpretować wskaźnik stanu na obudowie? Zielony wskaźnik oznacza, że wkład warystorowy jest sprawny. Pomarańczowy (lub czerwony w zależności od wersji) sygnalizuje jego uszkodzenie i konieczność wymiany. Niezwłocznie po pojawieniu się pomarańczowego wskazania należy odłączyć napięcie i wymienić wkład.
• Czy ten ogranicznik nadaje się do montażu w rozdzielnicy mieszkaniowej? Tak, dzięki szerokości 1 modułu (17,5 mm) i parametrom (Imax 40 kA, Up 1,7 kV) jest odpowiedni do rozdzielnic obwodowych w budynkach mieszkalnych i biurowych, jako stopień ochrony po ograniczniku T1 (klasa B) lub jako samodzielna ochrona w instalacjach bez ryzyka bezpośredniego wyładowania.
• Jaka jest różnica między ogranicznikiem Typ 2 a Typ 1? Ogranicznik Typ 2 (dawniej klasa C) charakteryzuje się niższym prądem wyładowczym (Imax do 40 kA) i jest przeznaczony do ochrony przed przepięciami pośrednimi (np. łączeniowymi, indukowanymi). Typ 1 (klasa B) odprowadza prądy piorunowe do 100 kA i stosowany jest jako pierwszy stopień ochrony przy wejściu instalacji.
