Ogranicznik przepięć T2 20kA 4P | 412223 Legrand

Opis i Kluczowe Cechy

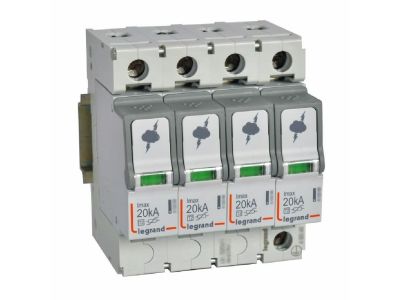

Ogranicznik przepięć Typ 2 (dawniej klasa C) marki LEGRAND o numerze katalogowym 412223 to zaawansowane urządzenie z serii ON 300, zaprojektowane do skutecznej ochrony instalacji elektrycznych przed skutkami przepięć indukowanych oraz łączeniowych. Urządzenie charakteryzuje się czterobiegunową konstrukcją (4P), co pozwala na kompleksowe zabezpieczenie obwodów w sieciach trójfazowych. Wykorzystana technologia warystorowa zapewnia szybki czas reakcji na pojawiające się przepięcie, ograniczając napięcie do bezpiecznego poziomu Up wynoszącego 1,2 kV.

• Prąd wyładowczy: Maksymalny prąd wyładowczy (Imax) wynosi 20 kA na biegun (przy impulsie 8/20 µs), natomiast znamionowy prąd wyładowczy (In) to 5 kA na biegun.
• Napięcie pracy: Urządzenie dedykowane jest do pracy w sieciach o napięciu znamionowym 230/400 V~ przy częstotliwości 50/60 Hz, z maksymalnym napięciem trwałej pracy (Uc) na poziomie 320 V~.
• Wymienne wkłady: Ogranicznik wyposażony jest w system wymiennych modułów, co znacząco obniża koszty eksploatacji i skraca czas serwisu po zadziałaniu ochrony.
• Sygnalizacja stanu: Intuicyjny wskaźnik optyczny informuje o kondycji urządzenia: kolor zielony oznacza pełną sprawność, natomiast kolor pomarańczowy sygnalizuje konieczność wymiany wkładu.
• Kompaktowa budowa: Szerokość urządzenia to zaledwie 4 moduły (17,5 mm każdy), co pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje najwyższy poziom bezpieczeństwa i niezawodności. Ogranicznik spełnia wymagania normy IEC/EN 61643-11, która definiuje parametry testowe oraz wymagania dla niskonapięciowych urządzeń ograniczających przepięcia. Dzięki temu urządzenie może być stosowane w profesjonalnych instalacjach budynkowych i przemysłowych na terenie całej Unii Europejskiej.

Zastosowanie

Ogranicznik LEGRAND 412223 jest zalecany do montażu w rozdzielnicach obwodowych jako drugi stopień ochrony. Jest to rozwiązanie dedykowane dla instalacji elektrycznych mniejszej mocy w budownictwie mieszkaniowym oraz komercyjnym. Dzięki swojej uniwersalności, urządzenie jest kompatybilne z różnymi układami sieciowymi, takimi jak:

• TT: Sieci z bezpośrednio uziemionym punktem neutralnym transformatora.
• TNC: Sieci z połączonym przewodem neutralnym i ochronnym.
• TNS: Sieci z rozdzielonym przewodem neutralnym i ochronnym.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla skuteczności ochrony przeciwprzepięciowej. Ogranicznik należy montować na standardowej szynie DIN (TH35). Dla zapewnienia optymalnej ochrony, zaleca się stosowanie dedykowanego zabezpieczenia nadprądowego w postaci wyłącznika nadprądowego S 300 TX3/DX3 o charakterystyce C i prądzie znamionowym 20A. Podczas instalacji należy zwrócić szczególną uwagę na długość przewodów przyłączeniowych – powinny być one jak najkrótsze (zgodnie z zasadą 0,5 m), aby zminimalizować spadek napięcia na indukcyjności przewodów podczas przepływu prądu udarowego.

FAQ

1. Czy po zadziałaniu ogranicznika muszę wymieniać całe urządzenie?
Nie, dzięki konstrukcji z wymiennymi wkładami, po uszkodzeniu elementu ochronnego (wskaźnik pomarańczowy) wystarczy wymienić jedynie moduł warystorowy, bez konieczności demontażu podstawy i odłączania przewodów.

2. Co oznacza parametr Up = 1,2 kV?
Jest to napięciowy poziom ochrony, czyli maksymalna wartość napięcia, jaka pojawi się na zaciskach ogranicznika podczas przepływu prądu wyładowczego. Wartość 1,2 kV jest bezpieczna dla większości nowoczesnych urządzeń elektronicznych i sprzętu AGD.

3. Czy ten ogranicznik chroni przed bezpośrednim uderzeniem pioruna?
Jest to ogranicznik Typu 2, przeznaczony do ochrony przed przepięciami indukowanymi i łączeniowymi. W przypadku ryzyka bezpośredniego wyładowania w budynek, należy zastosować ogranicznik Typu 1 lub Typu 1+2 w rozdzielnicy głównej.
