Ogranicznik przepięć T2 20kA 3P+N | 412227 Legrand

Opis i Kluczowe Cechy

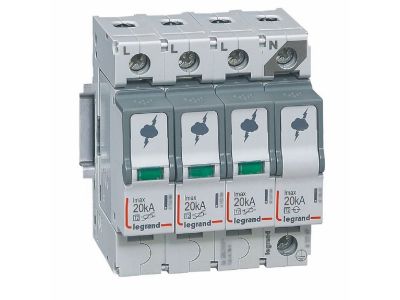

Ogranicznik przepięć Legrand o numerze referencyjnym 412227 to zaawansowane urządzenie ochronne Typu 2 (dawniej klasa C), zaprojektowane do skutecznej ochrony instalacji elektrycznych przed skutkami przepięć atmosferycznych oraz łączeniowych. Urządzenie charakteryzuje się wykonaniem czteropolowym (3P+N), co pozwala na kompleksowe zabezpieczenie obwodów trójfazowych w układach sieciowych TT, TNC oraz TNS. Dzięki zastosowaniu hybrydowej technologii łączącej warystor oraz iskiernik, aparat zapewnia optymalny balans między szybkością reakcji a zdolnością do gaszenia prądów następczych.

• Prąd wyładowczy: Maksymalny prąd wyładowczy Imax wynosi 20 kA na biegun (przy impulsie 8/20 µs), co gwarantuje wysoką odporność na silne udary prądowe.
• Znamionowy prąd wyładowczy: Wartość In na poziomie 5 kA na biegun zapewnia długotrwałą żywotność urządzenia przy standardowych przepięciach.
• Poziom ochrony: Napięciowy poziom ochrony Up wynosi zaledwie 1,2 kV, co jest wartością bezpieczną dla większości nowoczesnych urządzeń elektronicznych i AGD.
• Wymienne wkłady: Konstrukcja wyposażona w wymienne moduły z optyczną sygnalizacją stanu. Kolor zielony oznacza pełną sprawność, natomiast kolor pomarańczowy sygnalizuje konieczność niezwłocznej wymiany wkładu.
• Kompaktowa budowa: Szerokość urządzenia to tylko 4 moduły (4 x 17,5 mm), co pozwala na oszczędność miejsca w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi wymaganiami międzynarodowymi. Spełnia normę IEC/EN 61643-11, która definiuje wymagania i metody badań dla niskonapięciowych urządzeń ograniczających przepięcia. Dzięki temu inżynierowie i instalatorzy mają pewność, że ogranicznik Legrand 412227 przeszedł rygorystyczne testy laboratoryjne w zakresie wytrzymałości udarowej oraz bezpieczeństwa pożarowego, co jest kluczowe w profesjonalnych instalacjach B2B.

Zastosowanie

Ogranicznik przepięć ON 300 Typ 2 jest dedykowany do montażu w rozdzielnicach obwodowych i piętrowych jako drugi stopień ochrony. Jest to rozwiązanie zalecane dla instalacji elektrycznych mniejszej mocy w budownictwie mieszkaniowym, komercyjnym oraz w obiektach użyteczności publicznej. Dzięki uniwersalnej charakterystyce, aparat doskonale współpracuje z sieciami zasilającymi 230/400 V~ o częstotliwości 50/60 Hz, chroniąc czułe odbiorniki końcowe przed degradacją izolacji i awariami spowodowanymi przepięciami w sieci.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczem do skutecznej ochrony przeciwprzepięciowej. Podczas montażu należy zwrócić uwagę na następujące aspekty techniczne:

• Montaż na szynie: Urządzenie przystosowane jest do montażu na standardowej szynie DIN TH35.
• Zabezpieczenie nadprądowe: Producent zaleca stosowanie dobezpieczenia w postaci wyłącznika nadprądowego S 300 TX3/DX3 o charakterystyce C i prądzie znamionowym 20A.
• Długość przewodów: Zgodnie z zasadą kaskadowości, przewody łączące ogranicznik z szynami zasilającymi powinny być jak najkrótsze (optymalnie poniżej 0,5 m), aby zminimalizować spadek napięcia na indukcyjności przewodów podczas wyładowania.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków.

FAQ

1. Czy wymiana wkładu wymaga odłączenia zasilania całej rozdzielnicy?
Konstrukcja z wymiennymi wkładami pozwala na szybką wymianę uszkodzonego modułu, jednak ze względów bezpieczeństwa zaleca się wykonywanie tej czynności przez wykwalifikowanego elektryka przy zachowaniu odpowiednich procedur bezpieczeństwa.

2. Co oznacza napięcie maksymalne Uc = 320 V~?
Jest to najwyższa wartość napięcia skutecznego prądu przemiennego, które może być w sposób ciągły doprowadzone do zacisków ogranicznika bez powodowania jego zadziałania lub uszkodzenia.

3. Czy ten ogranicznik chroni przed bezpośrednim uderzeniem pioruna w linię zasilającą?
Ogranicznik Typu 2 służy do ochrony przed przepięciami indukowanymi oraz przepięciami łączeniowymi. W przypadku ryzyka bezpośredniego uderzenia pioruna w budynek, należy zastosować ogranicznik Typu 1 lub Typu 1+2 (kombinowany) w rozdzielnicy głównej.
