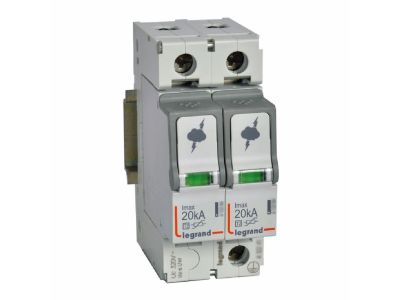

Ogranicznik przepięć T2 20kA 2P | 412221 Legrand

Opis i Kluczowe Cechy

Ogranicznik przepięć typu T2 (dawniej klasa C) o symbolu 412221, wykonany w technologii warystorowej, przeznaczony do sieci zasilających 230/400 V~. Zapewnia skuteczną ochronę przed przepięciami w obwodach niskiego napięcia. Dzięki prądowi udarowemu Imax = 20 kA (8/20 µs) i napięciu trwałej pracy Uc = 320 V urządzenie bezpiecznie odprowadza energię wyładowań atmosferycznych i przepięć łączeniowych. Wymienne wkłady z optycznym wskaźnikiem stanu ułatwiają serwisowanie. Szerokość 2 modułów (35 mm) pozwala na zabudowę w standardowych rozdzielnicach na szynie TH35.

• Imax = 20 kA/biegun (8/20 µs): wysoka zdolność odprowadzania energii przepięcia – chroni instalację i odbiorniki przed uszkodzeniem.
• In = 5 kA/biegun (8/20 µs): prąd znamionowy wyładowania zapewnia wielokrotną pracę w typowych warunkach przepięciowych.
• Uc = 320 V~: napięcie trwałej pracy dostosowane do sieci 230/400 V – gwarantuje długotrwałą bezawaryjną eksploatację.
• Poziom ochrony Up = 1,2 kV: niskie napięcie residualne – skuteczne ograniczenie przepięć do bezpiecznego poziomu dla instalacji.
• Wymienne wkłady z wskaźnikiem stanu: szybka ocena sprawności (zielony – sprawny, pomarańczowy – wymagana wymiana) bez demontażu modułu.

Zgodność z Normami

Produkt spełnia wymagania normy IEC/EN 61643-11 dla ograniczników przepięć typu 2 (dawniej klasa C). Posiada oznaczenie CE.

Zastosowanie

Ogranicznik przeznaczony do ochrony instalacji elektrycznych przed przepięciami w rozdzielnicach obwodowych. Sprawdza się w poniższych scenariuszach:

• Ochrona głównych rozdzielnic w budynkach mieszkalnych, biurowych i przemysłowych przed przepięciami atmosferycznymi i łączeniowymi.
• Stosowanie w systemach TT, TNC i TNS – praca w różnych konfiguracjach sieci niskiego napięcia.
• Instalacja w rozdzielnicach obwodowych jako zabezpieczenie uzupełniające po ogranicznikach T1 (B+C) w strefach LPZ 1 i 2.
• Ochrona linii zasilających odbiorników wrażliwych na przepięcia, np. sterowników PLC, urządzeń automatyki budynkowej.

Wskazówki Montażowe

Montaż i wymianę ogranicznika może wykonywać wyłącznie wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie oraz upewnij się, że obwód nie jest pod napięciem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Należy zastosować zalecane zabezpieczenie nadprądowe: S 300 TX3/DX3 C 20A. Przekrój przewodów dobrać zgodnie z obowiązującymi normami oraz przewidywanym prądem obciążenia. Momenty dokręcania zacisków stosować według dokumentacji producenta. Po podłączeniu sprawdź wskazanie wskaźnika – zielony oznacza poprawną pracę.

FAQ

• Jak sprawdzić, czy wkład ogranicznika jest sprawny? Optyczny wskaźnik na obudowie pokazuje: zielony – wkład sprawny, pomarańczowy – wkład wyeksploatowany, wymagana wymiana. Wymiany dokonuj tylko po odłączeniu napięcia.
• Czy ogranicznik może pracować w sieci IT? Zgodnie z danymi producenta urządzenie przeznaczone jest do sieci TT, TNC i TNS. Nie zaleca się stosowania w sieci IT bez uprzedniej konsultacji z producentem.
• Jakie zabezpieczenie nadprądowe jest zalecane w obwodzie przed ogranicznikiem? Producent zaleca wyłącznik nadprądowy o charakterystyce C i prądzie znamionowym 20 A, np. S 300 TX3/DX3 C 20A.
