Ogranicznik przepięć T2 20 KA 1P+N | 412226 Legrand

Opis i Kluczowe Cechy

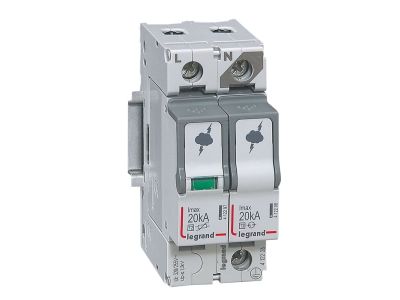

Ogranicznik przepięć typu 2 (dawniej klasa C) o symbolu 412226, wykonanie 1P+N, przeznaczony do ochrony instalacji elektrycznych 230/400 V przed skutkami przepięć atmosferycznych i łączeniowych. Zapewnia Imax 20 kA/biegun (impuls 8/20 µs), co gwarantuje wysoką odporność na silne przepięcia przy jednoczesnym niskim poziomie ochrony Up = 1,2 kV. Szerokość 2 moduły (35 mm) ułatwia montaż w standardowych rozdzielnicach.

• Prąd maksymalny Imax 20 kA/biegun: Skutecznie absorbuje energię silnych przepięć, chroniąc wrażliwe urządzenia przed uszkodzeniem.
• Prąd znamionowy In 5 kA/biegun: Gwarantuje niezawodne działanie w typowych warunkach roboczych instalacji.
• Napięcie maksymalne Uc 320 V ~: Dopasowany do sieci 230/400 V, bezpiecznie pracuje przy wahanach napięcia bez ryzyka przebicia.
• Poziom ochrony Up 1,2 kV: Niski napięciowy poziom ochrony ogranicza przepięcia do wartości bezpiecznych dla odbiorników końcowych.
• Technologia warystor + iskiernik: Łączy szybką odpowiedź warystora z wysoką trwałością iskiernika, zwiększając żywotność i niezawodność.
• Wymienne wkłady ze wskaźnikiem stanu (zielony – sprawny, pomarańczowy – wymiana): Umożliwia szybką kontrolę i łatwą wymianę bez demontażu całego urządzenia.

Zgodność z Normami

Ogranicznik został zaprojektowany i przebadany zgodnie z wymaganiami normy IEC/EN 61643-11. Jako urządzenie typu 2 (dawniej klasa C) spełnia wymogi stawiane ochronnikom w instalacach niskiego napięcia. Posiada certyfikację CE.

Zastosowanie

Ogranicznik przepięć typu 2 jest zalecany do stosowania w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, biurowych oraz obiektów przemysłowych. Chroni przed przepięciami pochodzącymi od wyładowań atmosferycznych i operacji łączeniowych.

• Ochrona instalacji 230/400 V w sieciach TT, TNC, TNS.
• Zabezpieczenie rozdzielnic w budynkach mieszkalnych i biurowych przed przepięciami.
• Podstawowa ochrona urządzeń wrażliwych (AGC, sterowniki, sprzęt RTV/AGD).
• Stosowanie w obwodach zasilających styczniki, przekaźniki i układy automatyki budynkowej.

Wskazówki Montażowe

Montaż ogranicznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony potencjału. Do zabezpieczenia nadprądowego zaleca się wyłącznik nadprądowy o charakterystyce C 20 A (np. seria S 300 TX3/DX3). Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego obwodu zgodnie z obowiązującymi normami. Moment dokręcania zacisków – według dokumentacji producenta.

FAQ

• Jak odczytać wskaźnik stanu wkładu? Zielony kolor oznacza, że wkład jest sprawny i gotowy do pracy. Pomarańczowy sygnalizuje, że wkład uległ zużyciu i wymaga wymiany – w takiej sytuacji należy go wymienić na nowy, zachowując ostrożność i po odłączeniu napięcia.
• Czy ogranicznik wymaga dodatkowego zabezpieczenia nadprądowego? Tak, producent zaleca stosowanie wyłącznika nadprądowego o charakterystyce C i prądzie znamionowym 20 A (np. S 300 TX3/DX3 C 20A). Zapewnia to selektywność i ochronę przed zwarciem.
• Dla jakich systemów sieciowych jest przeznaczony? Ogranicznik jest przystosowany do pracy w sieciach TT, TNC oraz TNS. Wykonanie 1P+N chroni przewód fazowy i neutralny (w systemie TNS wymaga dodatkowej ochrony N-PE).
