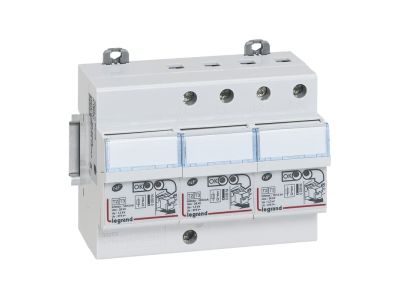

Ogranicznik przepięc T2 12 KA 3P+N z zabezpieczeniem wewnętrznym | 003953 Legrand

Opis i Kluczowe Cechy

Ogranicznik przepięć symbol 003953 to urządzenie typu T2 (dawniej klasa C) przeznaczone do ochrony instalacji elektrycznych przed skutkami przepięć. Wykonanie 3P+N o szerokości 6 modułów (105 mm) pozwala na kompleksowe zabezpieczenie trzech faz i przewodu neutralnego w sieciach TT oraz TNS. Dzięki prądowi wyładowczemu Imax = 12 kA/biegun i napięciu maksymalnemu Uc = 275 V~ zapewnia skuteczne ograniczenie przepięć w budynkach mieszkalnych i małych obiektach komercyjnych. Zastosowana technologia warystorowa gwarantuje szybką odpowiedź, a wymienne wkłady ze wskaźnikiem stanu ułatwiają kontrolę i serwis.

• Prąd wyładowczy Imax = 12 kA/biegun (impuls 8/20 µs): Skuteczne tłumienie wysokich przepięć, minimalizujące ryzyko uszkodzenia wrażliwych odbiorników.
• Prąd wyładowczy In = 10 kA/biegun: Gwarantuje niezawodną pracę przy typowych obciążeniach przepięciowych w sieci niskiego napięcia.
• Napięcie maksymalne Uc = 275 V~: Dopasowanie do standardowych sieci 230/400 V – długotrwała praca bez ryzyka przegrzania warystora.
• Wykonanie 3P+N (6 modułów): Pełna ochrona trzech faz i przewodu neutralnego, idealna dla sieci TT i TNS.
• Wymienne wkłady ze wskaźnikiem stanu: Zielona dioda oznacza sprawność, czerwona – konieczność wymiany. Ułatwia szybką diagnostykę bez użycia narzędzi.

Zgodność z Normami

Produkt jest zgodny z normami IEC/EN 61643-11 dla ograniczników przepięć typu 2 (dawniej klasa C). Posiada certyfikację CE, potwierdzającą spełnienie wymogów Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Ogranicznik przeznaczony jest do montażu w rozdzielnicach obwodowych instalacji niskiego napięcia. Chroni odbiorniki przed przepięciami wywołanymi wyładowaniami atmosferycznymi oraz łączeniami w sieci zasilającej.

• Ochrona instalacji elektrycznej w budynkach mieszkalnych – w domach jednorodzinnych, lokalach mieszkalnych.
• Małe obiekty komercyjne o niskim poziomie ryzyka przepięć – sklepy, biura, punkty usługowe.
• Sieci rozdzielcze w systemach TT i TNS – zastosowanie w głównych tablicach rozdzielczych oraz podrozdzielnicach.
• Jako drugi stopień ochrony (typ 2) w kaskadowej ochronie odgromowej i przepięciowej – współpraca z ogranicznikami typu 1.

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Ogranicznik montuje się na szynie TH35 (DIN) w pozycji pionowej lub poziomej. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obowiązującymi normami (zalecany min. 4 mm² Cu) oraz z uwzględnieniem prądu zwarciowego w miejscu instalacji. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Po montażu sprawdź działanie wskaźnika stanu wkładów.

FAQ

• Jaki jest prąd wyładowczy Imax tego ogranicznika? Maksymalny prąd wyładowczy wynosi 12 kA/biegun dla impulsu 8/20 µs, co zapewnia ochronę przed silnymi przepięciami.
• Czy ogranicznik ma wskaźnik stanu wkładów? Tak, wkłady są wyposażone we wskaźnik: zielony oznacza sprawność, czerwony – konieczność wymiany. To ułatwia szybką kontrolę wizualną.
• Dla jakich sieci przeznaczony jest model 003953? Urządzenie jest przystosowane do sieci TT oraz TNS (układ 3P+N) o napięciu znamionowym 230/400 V. Nie jest kompatybilne z sieciami IT bez dodatkowych zabezpieczeń – w razie wątpliwości skonsultuj się z projektantem.
