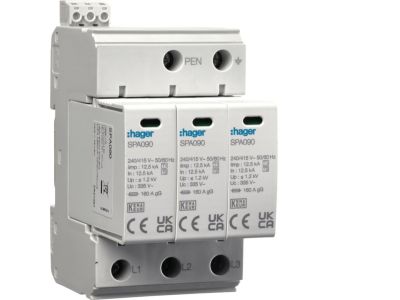

Ogranicznik przepięć T1+T2 SPD MOV 3P, sieć TN-C, Iimp=37,5kA, In=50kA, Up≤1,2kV | SPA930 Hager

Opis i Kluczowe Cechy

Ogranicznik przepięć T1+T2 SP MOV 3-biegunowy do sieci TN-C to zaawansowane rozwiązanie zapewniające wielostopniową ochronę przeciwprzepięciową w instalacjach elektrycznych. Przeznaczony do montażu w rozdzielnicach, chroni wrażliwe urządzenia przed skutkami udarów piorunowych i przepięć łączeniowych. Charakteryzuje się wysokim prądem impulsowym Iimp=37,5kA oraz prądem wyładowczym In=50kA, co gwarantuje skuteczną reakcję nawet w ekstremalnych warunkach.

• 3-biegunowa konstrukcja: Ochrona wszystkich trzech faz w sieci TN-C, zapewniająca kompleksowe zabezpieczenie instalacji.
• Wielostopniowa ochrona T1+T2: Połączenie ochrony pierwotnej (T1) z ochroną wtórną (T2) – skuteczna eliminacja przepięć o różnych wartościach i charakterze.
• Prąd impulsowy Iimp=37,5kA: Wysoka zdolność odprowadzania energii udarowej – minimalizuje ryzyko uszkodzenia urządzeń podczas bezpośredniego uderzenia pioruna.
• Prąd wyładowczy In=50kA: Odporność na wielokrotne wyładowania piorunowe bez degradacji parametrów ochronnych.
• Napięcie ochronne Up≤1,2kV: Zapewnia niskie napięcie resztkowe na chronionych obwodach, chroniąc wrażliwą elektronikę przed uszkodzeniem.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11 dotyczącej urządzeń ograniczających przepięcia niskiego napięcia. Posiada deklarację zgodności CE oraz certyfikaty potwierdzające jego niezawodność w klasie T1+T2.

Zastosowanie

Ogranicznik T1+T2 3-biegunowy przeznaczony jest do ochrony przeciwprzepięciowej w instalacjach elektrycznych niskiego napięcia, szczególnie w sieciach typu TN-C.

• Ochrona rozdzielnic budynków mieszkalnych i przemysłowych przed przepięciami atmosferycznymi i łączeniowymi.
• Zabezpieczenie obwodów zasilania maszyn i urządzeń wrażliwych na wahania napięcia (np. układy automatyki, sterowniki PLC, serwonapędy).
• Instalacje fotowoltaiczne – ochrona falowników i akumulatorów przed przepięciami indukowanymi.
• Zasilanie budynków zasilanych z napowietrznych linii energetycznych narażonych na wyładowania atmosferyczne.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć zasilanie i upewnić się, że instalacja nie jest pod napięciem. Ogranicznik montować możliwie blisko głównego rozłącznika zasilania, na szynie DIN. Połączenia wykonywać przewodami o odpowiednim przekroju (zgodnie z dokumentacją techniczną) i z zachowaniem minimalnych odległości między przewodami fazowymi a neutralnym. Po montażu przeprowadzić pomiar rezystancji izolacji i sprawdzić skuteczność ochrony.

FAQ

• Czy ogranicznik wymaga okresowej wymiany? Tak – zaleca się okresową kontrolę stanu technicznego oraz wymianę po wystąpieniu przepięcia o wartości zbliżonej do parametrów znamionowych lub co 5 lat w przypadku braku zdarzeń.
• Jak dobrać ogranicznik do instalacji? Parametry należy dobierać w zależności od typu sieci (TN-C, TN-S), spodziewanego zagrożenia przepięciami oraz klasy ochrony wymaganej przez chronione urządzenia (np. wg normy PN-EN 62305).
• Czy ogranicznik chroni przed wszystkimi typami przepięć? Ogranicznik T1+T2 chroni głównie przed przepięciami atmosferycznymi i łączeniowymi. Do ochrony przed przepięciami o wysokiej częstotliwości (np. w układach cyfrowych) zalecane jest stosowanie dodatkowych filtrów.
