Ogranicznik przepięć T1+T2 SPD 4P TN-S/TT limp=100kA styk | SPA801 Hager

Opis i Kluczowe Cechy

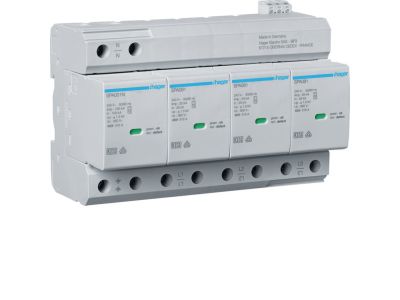

Ogranicznik przepięć HAGER SPA801 to zaawansowane urządzenie ochronne typu T1+T2 (klasy B+C), zaprojektowane do kompleksowego zabezpieczania instalacji elektrycznych przed skutkami bezpośrednich i pośrednich wyładowań atmosferycznych oraz przepięć łączeniowych. Dzięki czteropolowej konstrukcji (4P), aparat jest dedykowany do pracy w układach sieciowych TN-S oraz TT, zapewniając pełną ochronę wszystkich przewodów czynnych oraz przewodu neutralnego.

• Wysoka zdolność odprowadzania prądów: Całkowity prąd udarowy Iimp wynosi aż 100 kA (10/350 µs), co klasyfikuje ten ogranicznik jako rozwiązanie do najbardziej wymagających obiektów przemysłowych i komercyjnych.
• Zintegrowany styk sygnalizacyjny: Wbudowany styk pomocniczy umożliwia zdalne monitorowanie stanu urządzenia i natychmiastowe powiadomienie systemów nadzoru o konieczności wymiany wkładki po zadziałaniu.
• Technologia iskiernikowa/warystorowa: Połączenie technologii pozwala na uzyskanie niskiego napięciowego poziomu ochrony Up, co jest kluczowe dla bezpieczeństwa czułej elektroniki.
• Wskaźnik optyczny: Wyraźna sygnalizacja na czole aparatu pozwala na szybką weryfikację sprawności modułów bez użycia narzędzi pomiarowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w krytycznych momentach. Ogranicznik spełnia wymagania normy PN-EN 61643-11, która definiuje parametry i metody badań dla niskonapięciowych urządzeń ograniczających przepięcia. Posiada certyfikację CE oraz spełnia dyrektywy niskonapięciowe, co pozwala na jego bezpieczne stosowanie w profesjonalnych rozdzielnicach elektrycznych na terenie całej Unii Europejskiej.

Zastosowanie

HAGER SPA801 znajduje zastosowanie wszędzie tam, gdzie wymagany jest najwyższy stopień bezpieczeństwa infrastruktury elektrycznej. Jest idealnym wyborem dla:

• Budynków przemysłowych wyposażonych w zewnętrzne instalacje odgromowe.
• Obiektów użyteczności publicznej, takich jak szpitale, serwerownie i centra danych.
• Budownictwa wielorodzinnego, gdzie wymagana jest koordynacja ochrony między złączem głównym a rozdzielnicami piętrowymi.
• Instalacji zasilających czułe systemy automatyki przemysłowej i sterowania.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla skuteczności ochrony przeciwprzepięciowej. Ogranicznik SPA801 jest przystosowany do montażu na standardowej szynie DIN (TH35). Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Długość przewodów: Zgodnie z zasadą V-kształtnego połączenia, przewody łączące ogranicznik z szynami zasilającymi powinny być jak najkrótsze (optymalnie poniżej 0,5 m), aby zminimalizować indukcję napięcia na przewodach.
• Przekroje przewodów: Należy stosować przewody o przekroju dostosowanym do prądów udarowych, zazwyczaj minimum 16 mm² dla miedzi w przypadku klasy T1.
• Moment dokręcania: Zaciski śrubowe wymagają dokręcenia z odpowiednim momentem (zgodnie z dokumentacją techniczną producenta), co zapewnia trwały kontakt elektryczny i odporność na wstrząsy termiczne podczas przepływu prądu udarowego.
• Podłączenie styku: Styk sygnalizacyjny należy wpiąć w obwód sterowania lub monitoringu BMS, aby w pełni wykorzystać funkcjonalność diagnostyczną urządzenia.

FAQ

1. Czy ogranicznik SPA801 wymaga dobezpieczenia?
Tak, jeśli prąd znamionowy bezpiecznika głównego w instalacji przekracza wartość wskazaną przez producenta (zazwyczaj 160A lub 250A w zależności od konfiguracji), należy zastosować dedykowane dobezpieczenie w postaci bezpieczników topikowych gG.

2. Czy urządzenie chroni przed skutkami bezpośredniego uderzenia pioruna?
Tak, klasa T1 (B) z parametrem Iimp=100kA jest zaprojektowana właśnie do odprowadzania energii związanej z bezpośrednim wyładowaniem atmosferycznym w linię zasilającą lub instalację odgromową budynku.

3. Jak interpretować zmianę koloru wskaźnika na obudowie?
Kolor zielony oznacza pełną sprawność urządzenia. Kolor czerwony sygnalizuje uszkodzenie modułu ochronnego i konieczność jego niezwłocznej wymiany w celu przywrócenia ochrony instalacji.
