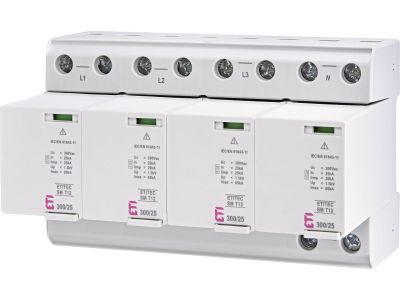

Ogranicznik przepięć T1, T2 (B, C) - bez prądu upływu ETITEC SM T12 300/25 4+0 | 002440572 Eti

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC SM T12 300/25 4+0 to zaawansowane rozwiązanie klasy premium od renomowanego producenta ETI, zaprojektowane do kompleksowej ochrony instalacji elektrycznych w obiektach przemysłowych i komercyjnych. Jest to urządzenie kombinowane, łączące w sobie funkcjonalność Typu 1 (klasa B) oraz Typu 2 (klasa C). Dzięki unikalnej konstrukcji szeregowej, wykorzystującej wysokiej jakości warystor oraz iskiernik, urządzenie eliminuje zjawisko prądu upływu, co znacząco wydłuża żywotność komponentów i zwiększa efektywność energetyczną systemu.

• Kombinowana ochrona T1+T2: Zapewnia skuteczne zabezpieczenie przed bezpośrednimi wyładowaniami atmosferycznymi oraz przepięciami łączeniowymi w jednym module.
• Brak prądu upływu: Szeregowe połączenie warystora i iskiernika zapobiega przepływowi prądu w stanie spoczynku, co jest kluczowe dla stabilności sieci.
• Wysoka zdolność wyładowcza: Prąd impulsowy o wartości 25 kA na biegun gwarantuje bezpieczeństwo nawet przy ekstremalnych zjawiskach pogodowych.
• Modułowa budowa: System wymiennych wkładek pozwala na błyskawiczną konserwację bez konieczności demontażu podstawy z szyny DIN.
• Optyczna sygnalizacja stanu: Czytelne okienko kontrolne (kolor zielony – sprawny, brak koloru/czerwony – awaria) umożliwia natychmiastową weryfikację statusu urządzenia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach. Ogranicznik spełnia wymagania dyrektywy RoHS, co oznacza ograniczenie stosowania substancji niebezpiecznych w procesie produkcji. Urządzenie jest w pełni zgodne z normami dotyczącymi aparatury niskiego napięcia oraz ochrony przeciwprzepięciowej, co pozwala na jego stosowanie w projektach wymagających najwyższych certyfikatów bezpieczeństwa.

Zastosowanie

Model ETITEC SM T12 300/25 w konfiguracji 4+0 jest dedykowany do ochrony trójfazowych sieci zasilających w układach TNC-S lub TNS. Znajduje zastosowanie przede wszystkim w:

• Rozdzielnicach głównych budynków wielorodzinnych i biurowców.
• Zakładach przemysłowych narażonych na bezpośrednie uderzenia pioruna w linię zasilającą.
• Infrastrukturze krytycznej, gdzie wymagana jest ciągłość zasilania i ochrona czułej elektroniki.
• Systemach automatyki budynkowej, chroniąc sterowniki PLC i panele HMI przed przepięciami łączeniowymi.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla skuteczności ochrony przeciwprzepięciowej. Należy przestrzegać następujących wytycznych:

• Montaż na szynie DIN: Urządzenie należy zamontować na standardowej szynie TH35 w rozdzielnicy głównej.
• Długość przewodów: Aby zminimalizować spadek napięcia na indukcyjności przewodów, łączna długość przewodów przyłączeniowych nie powinna przekraczać 0,5 metra.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń.
• Przekrój przewodów: Zaleca się stosowanie przewodów miedzianych o przekroju dostosowanym do prądów wyładowczych (zazwyczaj od 16 mm² do 35 mm² dla uziemienia).

FAQ

1. Czy po zadziałaniu ogranicznika muszę wymieniać całe urządzenie?
Nie, dzięki modułowej budowie wystarczy wymienić uszkodzoną wkładkę warystorową. Podstawa zamontowana na szynie DIN pozostaje nienaruszona.

2. Co oznacza konfiguracja 4+0?
Oznacza to, że ogranicznik posiada cztery tory ochronne (L1, L2, L3, N) oparte na technologii warystorowo-iskiernikowej, co jest idealne dla systemów sieciowych wymagających pełnej ochrony wszystkich faz i przewodu neutralnego względem ziemi.

3. Czy ten model posiada styki zdalnej sygnalizacji?
Prezentowany model to wersja standardowa. Funkcja zdalnej sygnalizacji (RC) dostępna jest w dedykowanych wersjach tego produktu, wyposażonych w dodatkowe styki bezpotencjałowe.
