Ogranicznik przepięć T1+T2 8/50kA 4P | 412253 Legrand

Opis i Kluczowe Cechy

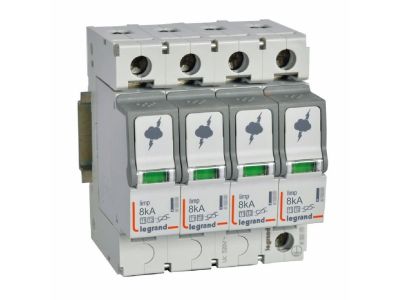

Ogranicznik przepięć LEGRAND o numerze katalogowym 412253 to zaawansowane urządzenie ochronne typu 1+2 (dawniej klasyfikowane jako klasa B+C), zaprojektowane do kompleksowego zabezpieczania instalacji elektrycznych przed skutkami wyładowań atmosferycznych oraz przepięć łączeniowych. Urządzenie charakteryzuje się wykonaniem czterobiegunowym (4P), co pozwala na pełną ochronę w wielofazowych układach sieciowych. Dzięki zastosowaniu wysokiej klasy technologii warystorowej, ogranicznik zapewnia błyskawiczny czas reakcji na pojawiające się przepięcie.

• Prąd impulsowy (Iimp): Wartość 8 kA na biegun (przy impulsie 10/350 µs) gwarantuje wytrzymałość na bezpośrednie uderzenia pioruna w linię zasilającą.
• Maksymalny prąd wyładowczy (Imax): Wynoszący 50 kA na biegun (przy impulsie 8/20 µs) zapewnia wysoki margines bezpieczeństwa przy przepięciach indukowanych.
• Napięciowy poziom ochrony (Up): Utrzymany na poziomie 1,3 kV, co skutecznie chroni czułe urządzenia elektroniczne i odbiorniki końcowe.
• Wymienne wkłady: Konstrukcja modułowa z wymiennymi modułami pozwala na szybką konserwację bez konieczności demontażu całego aparatu z szyny DIN.
• Sygnalizacja stanu: Intuicyjny wskaźnik optyczny informuje o kondycji urządzenia (kolor zielony oznacza pełną sprawność, natomiast kolor pomarańczowy sygnalizuje konieczność wymiany wkładu).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa. Spełnia wymagania normy IEC/EN 61643-11, co potwierdza jego skuteczność jako ogranicznika typu 1 i typu 2. Urządzenie jest dedykowane do pracy w sieciach zasilających o napięciu znamionowym 230/400 V~ przy częstotliwości 50/60 Hz. Dzięki zgodności z tymi normami, projektanci i instalatorzy mają pewność, że system ochrony przeciwprzepięciowej jest w pełni certyfikowany i bezpieczny dla infrastruktury budynkowej.

Zastosowanie

Ogranicznik LEGRAND 412253 jest zalecany do montażu w rozdzielnicach głównych budynków mieszkalnych, komercyjnych oraz przemysłowych. Jego uniwersalna konstrukcja pozwala na pracę w różnych układach sieciowych, takich jak TT, TNC oraz TNS. Jest to idealne rozwiązanie dla obiektów wyposażonych w instalację odgromową lub zasilanych z linii napowietrznych, gdzie ryzyko wystąpienia przepięć o wysokiej energii jest znaczne. Szerokość urządzenia wynosi 4 moduły (każdy o szerokości 17,5 mm), co ułatwia planowanie miejsca w standardowych szafach rozdzielczych.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla zapewnienia deklarowanego poziomu ochrony. Ogranicznik należy montować na standardowej szynie TH35 (DIN). Dla optymalnego działania zaleca się:

• Zabezpieczenie nadprądowe: Producent zaleca stosowanie dobezpieczenia w postaci wyłączników nadprądowych serii S 300 TX3/DX3 o charakterystyce C i prądzie znamionowym 40A.
• Długość przewodów: Zgodnie z zasadą kaskadowości i minimalizacji indukcyjności, przewody łączące ogranicznik z szynami zasilającymi powinny być jak najkrótsze (łączna długość nie powinna przekraczać 50 cm).
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków przy przepływie prądów udarowych.
• Napięcie pracy (Uc): Należy upewnić się, że maksymalne napięcie trwałej pracy wynoszące 320 V~ jest odpowiednie dla parametrów lokalnej sieci.

FAQ

1. Czy po zadziałaniu ogranicznika (wskaźnik pomarańczowy) muszę wymieniać całe urządzenie?
Nie, konstrukcja urządzenia pozwala na wymianę jedynie zużytego wkładu warystorowego, co znacznie obniża koszty eksploatacji i skraca czas przestoju instalacji.

2. Czy ten ogranicznik chroni przed bezpośrednim uderzeniem pioruna?
Tak, jako urządzenie typu 1+2 (T1+T2), posiada ono zdolność odprowadzania prądów piorunowych (Iimp = 8 kA) oraz ograniczania przepięć do poziomu bezpiecznego dla większości urządzeń elektrycznych.

3. W jakich sieciach mogę zastosować ten model?
Model 412253 jest wszechstronny i może być stosowany w układach sieci TT, TN-C oraz TN-S, co czyni go jednym z najbardziej uniwersalnych rozwiązań w ofercie Legrand.
