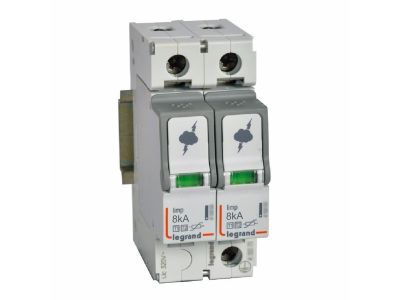

Ogranicznik przepięć T1+T2 8/50kA 2P | 412251 Legrand

Opis i Kluczowe Cechy

Ogranicznik przepięć typu T1+T2 (dawniej klasa B+C) o symbolu 412251 to urządzenie do zabezpieczania instalacji przed skutkami przepięć. Dzięki prądowi udarowemu Iimp=8kA (10/350 µs) i maksymalnemu prądowi wyładowczemu Imax=50kA (8/20 µs) zapewnia ochronę zarówno przed bezpośrednimi udarami piorunowymi, jak i przepięciami łączeniowymi. Napięcie maksymalne Uc=320 V~ i poziom ochrony Up=1,3 kV czynią go odpowiednim do sieci 230/400 V w układach TT, TNC, TNS. Szerokość 2 modułów (35 mm) ułatwia montaż w rozdzielnicy głównej.

• Iimp = 8 kA/biegun (10/350 µs): ochrona przed bezpośrednimi udarami piorunowymi – minimalizuje ryzyko uszkodzenia instalacji i urządzeń.
• Imax = 50 kA/biegun (8/20 µs): skuteczne tłumienie przepięć łączeniowych i wtórnych – zwiększa niezawodność systemu.
• Uc = 320 V~: dopasowanie do napięcia sieci 230/400 V – bezpieczna praca w standardowych instalacjach niskiego napięcia.
• Up = 1,3 kV: niski poziom ochrony – ogranicza przepięcia do bezpiecznego poziomu dla odbiorników.
• Wymienne wkłady ze wskaźnikiem stanu: zielony (sprawny) / pomarańczowy (do wymiany) – ułatwia kontrolę i serwis bez demontażu całego ogranicznika.

Zgodność z Normami

Ogranicznik jest zgodny z normą IEC/EN 61643-11, co potwierdza jego przeznaczenie do ochrony odgromowej i przepięciowej w instalacjach niskiego napięcia. Posiada certyfikat CE i spełnia wymagania dla urządzeń typu 1+2 (dawniej klasa B+C).

Zastosowanie

Ogranicznik przepięć typu T1+T2 znajduje zastosowanie w rozdzielnicach głównych budynków mieszkalnych, użyteczności publicznej i przemysłowych. Przeznaczony jest do sieci TT, TNC oraz TNS.

• Ochrona głównych rozdzielnic przed bezpośrednimi udarami piorunowymi (prąd 10/350 µs).
• Ograniczanie przepięć łączeniowych pochodzących z sieci zasilającej (prąd 8/20 µs).
• Zabezpieczenie urządzeń wrażliwych (sterowniki PLC, automatyka budynkowa, systemy alarmowe) w strefie LPZ 0–1.
• Instalacje fotowoltaiczne, stacje ładowania pojazdów elektrycznych oraz inne obiekty wymagające ochrony kombinowanej T1+T2.

Wskazówki Montażowe

Montaż ogranicznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu zwarciowego w punkcie instalacji – zalecane minimum 6 mm² (Cu). Moment dokręcania zacisków zgodnie z dokumentacją producenta. Przed pierwszym uruchomieniem sprawdzić wskaźnik stanu wkładu – zielony oznacza gotowość do pracy.

FAQ

• Jak odczytać wskaźnik stanu wkładu? Wskaźnik (okienko) na przednim panelu: kolor zielony oznacza, że wkład jest sprawny; kolor pomarańczowy informuje o konieczności wymiany wkładu na nowy.
• Czy ogranicznik może być stosowany w sieci jednofazowej? Wykonanie 2P (dwa bieguny) umożliwia ochronę w sieciach jednofazowych (L+N) oraz jako element w układach wielofazowych TT, TNC, TNS – należy jednak upewnić się, że liczba biegunów odpowiada konfiguracji sieci.
• Jakie zabezpieczenie nadprądowe zaleca producent? Producent zaleca stosowanie wyłącznika nadprądowego S 300 TX3/DX3 C 40A – zabezpiecza on ogranicznik przed skutkami prądów zwarciowych oraz ułatwia wymianę wkładu przy odłączonym napięciu.
