Ogranicznik przepięć T1+T2 8/50kA 1P | 412250 Legrand

Opis i Kluczowe Cechy

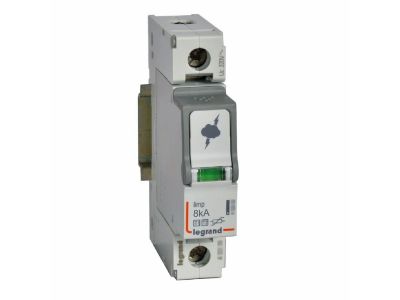

Ogranicznik przepięć typu T1+T2 o symbolu 412250 (wykonanie 1P) przeznaczony jest do ochrony odgromowej i przepięciowej w rozdzielnicach głównych. Łączy w sobie parametry ograniczników klasy I i II, zapewniając odporność na udar 10/350 µs (Iimp = 8 kA/biegun) oraz zdolność do odprowadzania prądów wyładowczych 8/20 µs (Imax = 50 kA/biegun). Szerokość 1 modułu (17,5 mm) ułatwia zabudowę w standardowych rozdzielnicach.

• Iimp = 8 kA/biegun (10/350 µs): ochrona przed bezpośrednimi wyładowaniami atmosferycznymi – odprowadza energię pioruna, minimalizując ryzyko uszkodzenia instalacji i urządzeń.
• Imax = 50 kA/biegun (8/20 µs): wysoka zdolność ograniczania przepięć łączeniowych i pośrednich – zabezpiecza wrażliwe odbiorniki w sieci zasilającej.
• Napięcie maksymalne (Uc = 320 V~): przeznaczony do sieci 230/400 V~ (TT, TNC, TNS) – gwarantuje stabilną pracę w typowych warunkach zasilania.
• Poziom ochrony (Up = 1,3 kV): niski poziom napięcia ograniczanego – skutecznie chroni odbiorniki przed przepięciami już przy niewielkim przekroczeniu napięcia.
• Wymienne wkłady ze wskaźnikiem stanu: zielony wskaźnik oznacza sprawność, pomarańczowy – konieczność wymiany wkładu, co ułatwia diagnostykę i serwis bez demontażu całego urządzenia.

Zgodność z Normami

Ogranicznik przepięć został zaprojektowany i przetestowany zgodnie z normą IEC/EN 61643-11, co potwierdza jego przydatność do stosowania w instalacjach niskiego napięcia jako urządzenie typu 1+2 (dawniej klasa B+C). Posiada certyfikację CE.

Zastosowanie

Ogranicznik przepięć T1+T2 znajduje zastosowanie w miejscach, gdzie wymagana jest ochrona przed wyładowaniami atmosferycznymi oraz przepięciami łączeniowymi. Jest zalecany do montażu w rozdzielnicach głównych budynków mieszkalnych, biurowych i przemysłowych.

• Główna rozdzielnica budynku – ochrona przed bezpośrednim udarem pioruna i przepięciami sieciowymi.
• Instalacje w systemach TT, TNC, TNS – uniwersalne dopasowanie do najpopularniejszych układów sieci niskiego napięcia.
• Zasilanie rozdzielnic podrzędnych – redukcja przepięć w liniach odpływowych.
• Obiekty wymagające ciągłości zasilania (serwerownie, instalacje alarmowe) – minimalizacja ryzyka przestojów spowodowanych przepięciami.

Wskazówki Montażowe

Montaż ogranicznika przepięć powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN). Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony potencjału. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z wartością prądu zwarciowego w miejscu instalacji oraz zaleceniami producenta. Zalecane zabezpieczenie nadprądowe to wyłącznik nadprądowy S 300 TX3/DX3 o charakterystyce C i prądzie znamionowym 40 A. Moment dokręcania zacisków oraz szczegółowe wymagania montażowe – postępuj zgodnie z dokumentacją techniczną dostarczoną z produktem.

FAQ

• Czy ogranicznik posiada sygnalizację uszkodzenia? Tak, wbudowany wskaźnik mechaniczny na wkładzie zmienia kolor z zielonego (sprawny) na pomarańczowy (wymagana wymiana wkładu).
• Jaki jest stopień ochrony IP tego urządzenia? W dostarczonych danych nie podano stopnia ochrony. Standardowo aparatura modułowa przeznaczona do montażu w rozdzielnicach ma stopień IP20 (ochrona przed ciałami stałymi o średnicy ≥12 mm). Szczegółowe dane sprawdź w karcie katalogowej producenta.
• Dla jakich sieci jest przeznaczony ten ogranicznik? Urządzenie dedykowane jest do sieci TT, TNC oraz TNS przy napięciu maksymalnym Uc = 320 V~. Przed montażem należy potwierdzić typ sieci w instalacji.
